次はスライダーを作る《準備》
以前にもスライダーを作って記事にしましたが、今回はマウス操作専用です。
前回のトグルスイッチと同じところに並べて使う想定のUIパーツなので、引き続き同じアセットもいじりつつアップデートしていこうと思います。
で、さっそく
テクスチャをひとまとめにしてしまおう
スライダーのパーツもひっくるめて一枚のテクスチャに収めることにします。
どうせ同じタイミングで読み込まれるんだったら、枚数が少ない方がいろいろ効率的です。
256ｘ256のテクスチャにまとめました。左がRGB、右がアルファチャンネルです。
まだ余裕がある状態ですが、追加要素のためにキープ、ということにしておきます。
テクスチャの切り出しが面倒なのが残念ではありますが、ゲームのロードが少しでも早く終わるなら、ユーザーの利益につながります。必要経費として頑張ります。
UVの範囲はレイヤーで管理しています。
パーツごとに、適当なカラーで四角く塗り分けたレイヤーにパーツ名をしっかり付けて、レイヤーグループにまとめておきます。中のレイヤーは透明度100％でもレイヤーグループを半透明にすると上図のような状態にできます。
テクスチャとして書き出す際は、レイヤーグループをまるっと非表示にすればOK。
この方法だと、パーツの用途がはっきりするし、場所を入れ替えるときも重なりを回避できるし、アルファチャンネルの移動も確実に行えます。部分的に塗りつぶしたりするときもこの範囲レイヤーからの選択範囲が重宝するし、光彩なんかのボケ足の確認もしやすいので、私はいつもこの方法で管理しています。
さてさて
このテクスチャをUE4にインポートしたら、マテリアルを用意します。

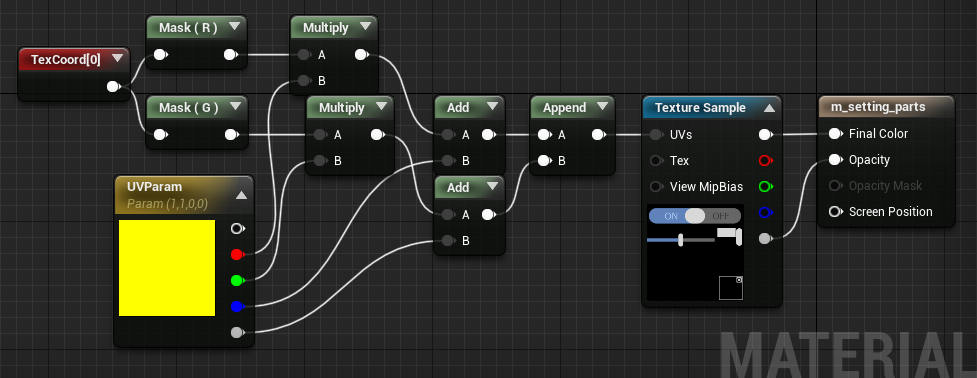

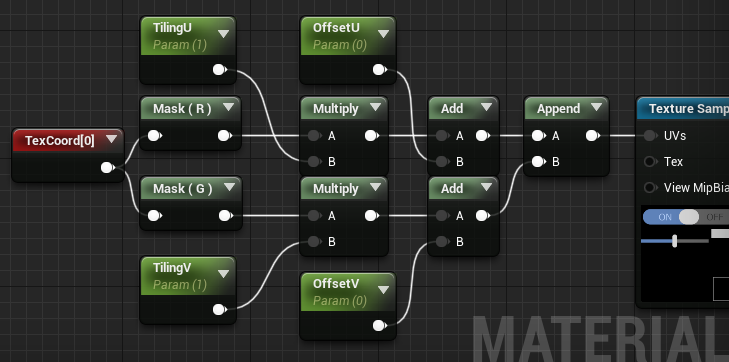

切り出しサイズを決める『Tiling』はMultiplyで、切り出す場所を決める『Offset』はAddノードで計算します。それぞれ U と V があるので、Scalar（スカラー）Parameter を４つつないだ方が、パラメーターの名前も付けられて分かりやすくなるのですが、Vector Parameterにすると、ブループリントから一気に４つの値が渡せるのでノードが少なくなります。
下のようにしても問題は無いです。
マテリアルはこれで完成です。
マテリアルインスタンスでパーツを切り出そう
次にこのマテリアルを親にして、インスタンスを作成します。
コンテンツブラウザのマテリアルアセットのアイコンの上で右クリックします。
コンテキストメニューってやつですね。選択しているアイテムに合わせてメニュー内容が変わるという。ここからマテリアルインスタンスを作ります。

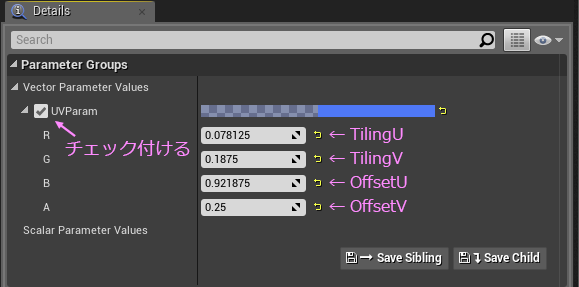

作ったらパラメータを編集します。
値の計算方法は前回の記事で説明しているので省きます。
とにかくテクスチャサイズで割ると求められます。
UMGで使用する パーツとして切り出したい数ぶんマテリアルインスタンスを用意していきます。
細かいパーツごとのパラメータは、次回の記事で書いていくとして、前の記事のトグルスイッチのマテリアルが修正になります。

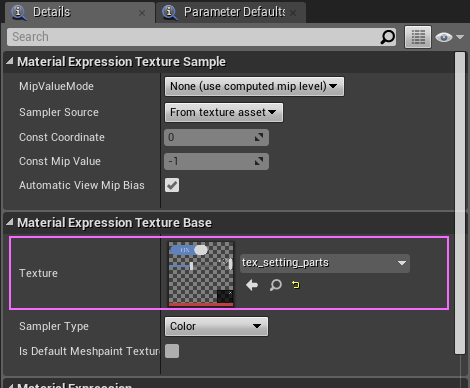

セットされているテクスチャを今回のやつに変更したら、
場所と横幅はそのままでテクスチャの高さだけが変更になったので、TexCoord ノードのパラメータを変更するだけです。
トグルスイッチのマテリアルが変更できたら、
スライダー用のマテリアルを作ろう
いよいよスライダーのマテリアル。作り方はテクスチャアセットアイコンの上で右クリックです。Create Material して、マテリアルドメインを UserInterfaceに変更するとこまでは、目を瞑っててもできるくらいじゃないといけませんね。
私はできませんけどね。
で、内容はこんな感じ。

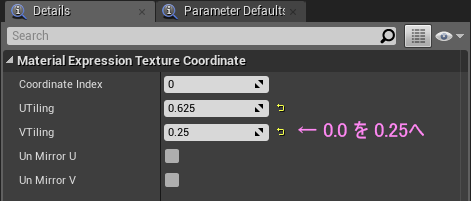

テクスチャを部分的に切り出すので、TexCoordノードのパラメータは、
場所が少しずれてるので Add ノードを入れて、OffsetV に 0.25 を固定値としてつないでいます。各パラメータをテクスチャに重ねるとこんなかんじ。
スライダーは、ハンドル（つまみ）が左右に移動します。
それをトグルスイッチの時と同様にUVを動かして再現します。
テクスチャ的には、細かい小数点で管理された、完全にデザイナー都合のUV配置なので、ここで大活躍するのが Lerp ノードです。

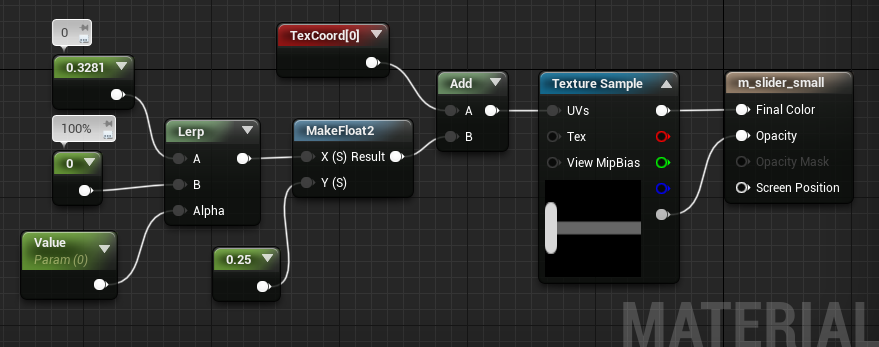

Lerpノードの、ピンAとB にスライダー両端のOffsetU。AlphaピンをScalarParameterにして、ブループリントから値を受け取れるようにしています。
正式名称は Linear Interpolate といって線形補間してくれる便利なやつです。ちょっとわかりにくいかもしれないですが、 UV移動で スライダーの ０ から 満タン まで移動する場合の値の変化を図にしてみました。
プログラマ的には、テクスチャ内のレイアウトに依存したUVアニメーションの調整なんてマッピラゴメンだと思います。Lerp ノードを使うことで、その辺の責任をしっかり取れるUIデザイナーになれるという訳です。
スライダーで扱う値はたいてい 0～100％ のような『割合』が多いので、そのまま 0～1で制御できた方が分かりやすいし扱いやすいです。プログラマからは、0～1で値を受け取って、マテリアルの中で、いい感じに補正してやるのです。あとからテクスチャ内のレイアウトを変更しても、変更するのはマテリアルアセットのみです。UIデザイナーだけで完結できます。
スライダーのマテリアルができたので、Widgetを作っていきます。
スライダーのWidgetをつくろう

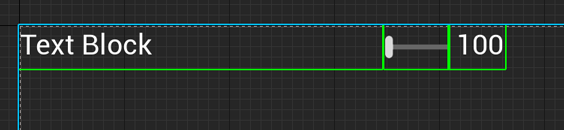

まずはTextBlockと共にキャンバスに配置します。
スライダーの部分はトグルスイッチ同様に、マテリアルをセットします。
TextBlockはラベルと数値の２つ。それぞれ Is Variable にチェックを付けておきます。
キャンバスはこれで完成。

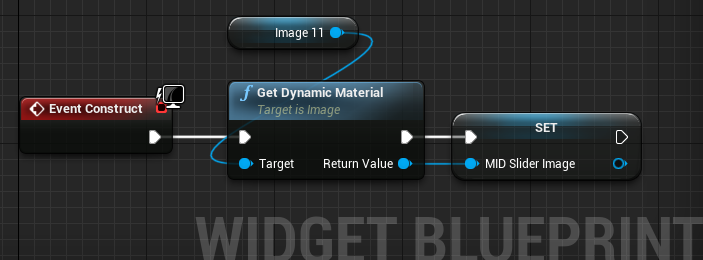

Graphに移動してさっそくGet Dynamic Material ノードで、スライダーとしてセットしたImageパーツから、Material Instance Dynamic を作ってお変数化しておきます。

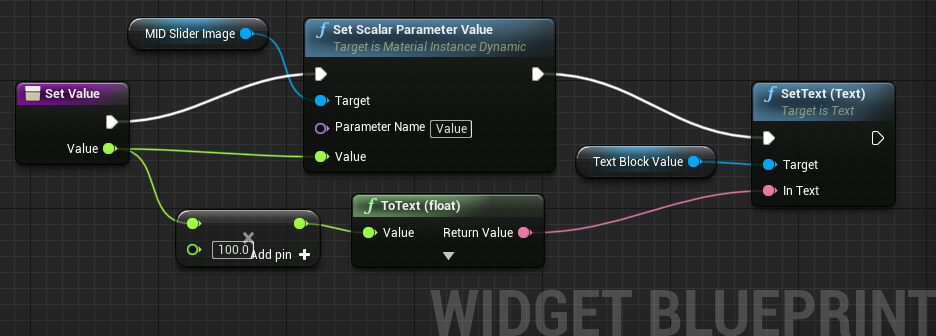

まずはスライダーのハンドルと値を変更するための関数。

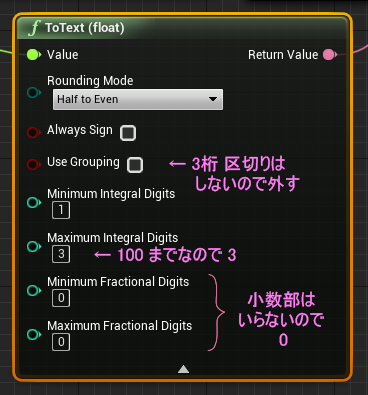

Float型の値を、直接Text型にキャストするノードが ToTextノードです。小数部分はいらないので設定を少しいじります。▽をクリックするとこのノードの設定が変更できます。
Rounding Mode の Half to Even は、端数を丸める処理をいくつかある中の一つです。
端数は小数部分で、 0.5 以下は切り捨てで ０ 、0.51 以上は切り上げて 1 にしてくれます。
次に、スライダの初期設定をする関数を用意します。

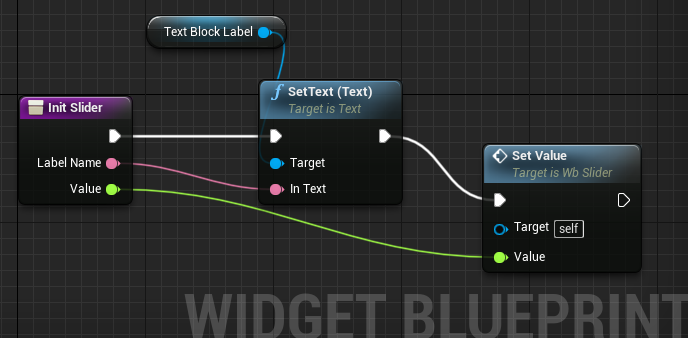

テキストラベルを書き換えて、先に作っておいた、値を更新する関数を取り出してつなぎます。
これでWidgetは完成です。

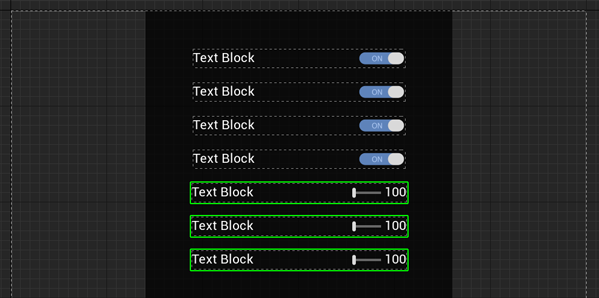

前回のトグルスイッチと同じところに並べます。

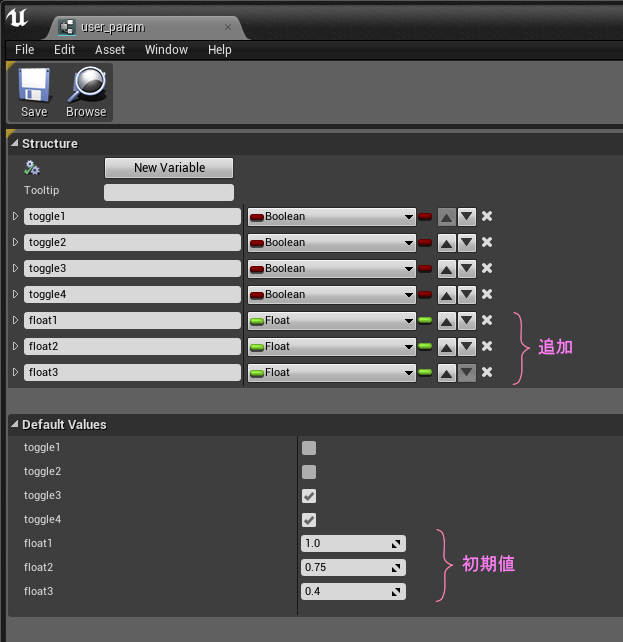

ストラクチャにも専用のパラメータを追加します。
ストラクチャの更新ができたら、スライダーにも初期値をセットしてやります。
ノードの位置を変えていますが、前回作った wb_main のイベントです。
今回はここまでにします。

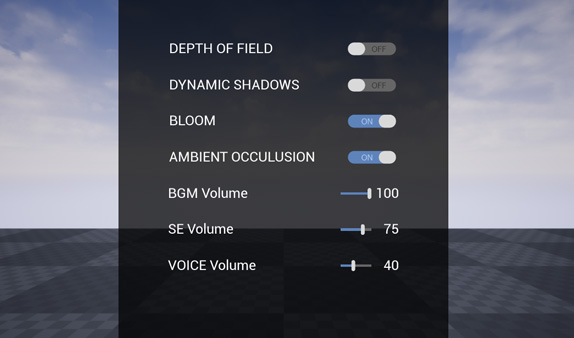

表示を確認してみます。問題なければ値が反映されているはず。
レイアウトと見た目の都合で、ミニスライダーになってしまいました。
とうわけで
クリックする部分は次回《解決編》で。
ではでは
ステキなスライダーライフを！
ストラクチャの書き換えについて
トグルスイッチをいじってて気づいたメモ。

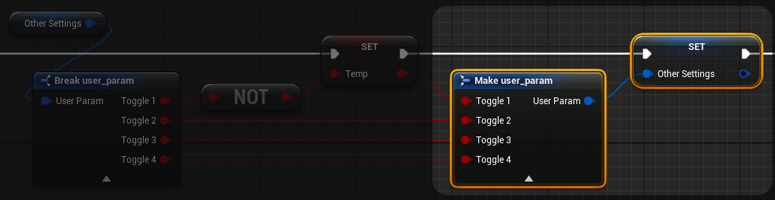

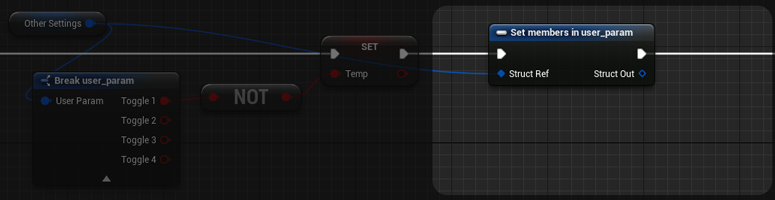

前回の記事でストラクチャの内容を、一部だけ書き換える際に以下のようにしていたんだけど、
部分だけを更新するノードがありました。
下図のこの部分を、

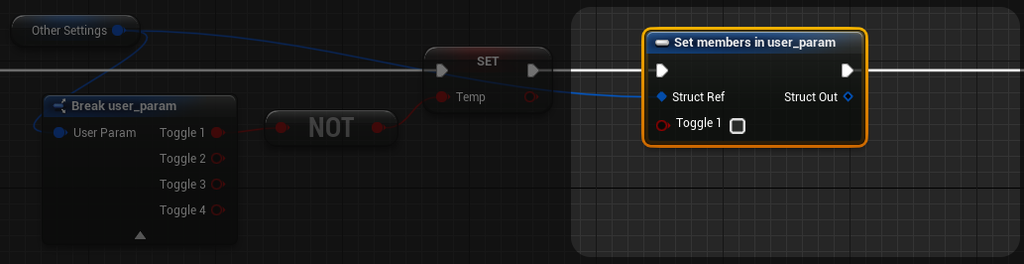

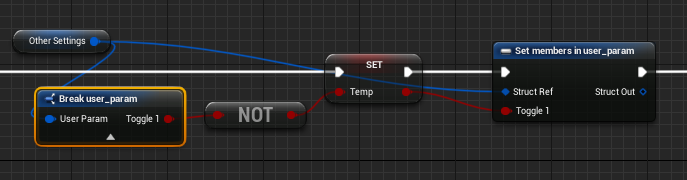

Set Member in xxxx ノードに置き換えます。

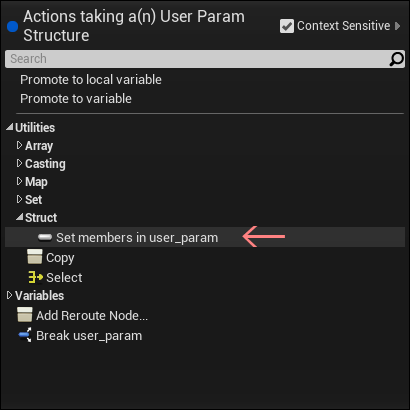

ストラクチャ型の変数ノード（GET）から探すと見つかります。
このままだと値を渡せないので、Set Member ～ノードをフォーカスした状態で、Detailsタブを確認。

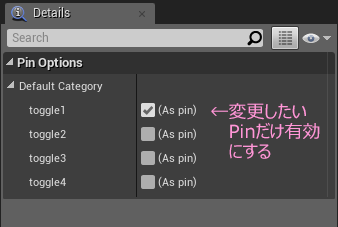

チェックボックスが並んでるので変更したい値のチェックボックスをONにします。
ノードに入力ピンが追加されるので、ここに接続すればOK。
Breakノード側は行き場をなくした出力ピンが寂しい状態なのですが、これを隠すことができます。

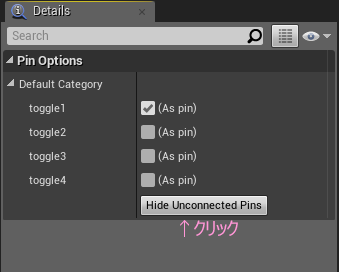

Breakノードをフォーカスした状態で、Detailsタブを見ると、Hide Unconnected Pins というボタンがあるのでクリック。
これでかなりすっきりします。
パラメータが増えるたびに、面倒な感じになるなと思ってたけど、ちゃんと用意されてました。てへぺろ。
腰を痛めてしまい安静にするしかない状況で、長く座ってると辛いのですが、いくぶん楽になってきたので、記事更新。
スライダーを作っているので、近日公開します。
ではでは
すてきなストラクチャライフを！
イテテ
スライドするトグルスイッチを作る
久しぶりの更新です。まだそんなに秋を堪能してないのに年賀状が売られていたり、おせちの予約受付とか始まってて、年末感が漂ってくるのが切ない・・・梨食べたくなってきた。
さてさて、ネタを探す旅に出てました～てへぺろ、とか言えたらまだ良かったんだけど、実際は毎日帰るのが遅く、仕事で睡魔と戦うのに精一杯で記事を書くエナジーが無かったのです～てへぺろ。
今回は、トグルスイッチを作ります。ゲームのオプション設定とかでよくあるUIで、ON か OFF かの２つの状態を切り替えるスイッチです。チェックボックスも同じ機能を持っているんだけど、アニメーションさせた方がリッチに見えるので、スライドするタイプをマテリアルで表現します。値の管理方法として他の設定項目のことも考えてストラクチャを使ったりしています。また、イベントディスパッチャーやバインドは使いません。最後の方にUI制作のワークフローについて少しだけ触れています。
クリックするたびに切り替わります。
UV移動なので、スライドをやめればいつでもチェックボックスに転用できます。
まずテクスチャを用意します。
Sizeは 256ｘ64 で RGBはこんな感じ。
フリンジが気になる場合は黒い部分をなくしてカラーを入れます。
アルファチャンネルは片側だけを白くして抜きます。
これをマテリアルで制御します。
テクスチャの一部分を切り出すには、TexCoord ノードのタイリングを利用します。

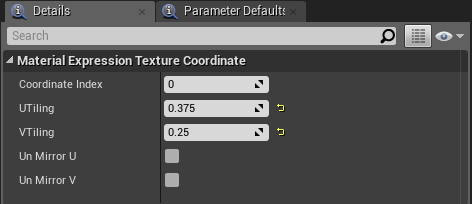

縦方向（V）は全部使うので 1.0 のまま。横方向（U）は以下のように計算します。
切り出したい大きさを、テクスチャのサイズで割ると求められます。
もっと大きなテクスチャでも基本的に計算方法は同じ。

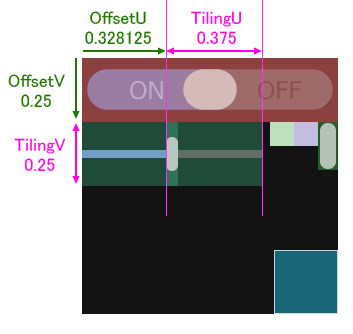

ただし下図のように左上に配置していない場合はオフセットの値が必要になります。
UV値は０～１の値なので、小数を扱うことになります。テクスチャサイズで割り算することになるので、配置場所や面積（パーツのサイズ）は極力偶数にすることをオススメします。奇数だと割り切れないため誤差が生まれやすく一部のピクセルがキレイに描画されなくなったりします。テクスチャ圧縮がかかる場合は、さらに４で割り切れる場所にパーツを配置することをオススメします。後からテクスチャの解像度を変える場合でも偶数にしておけば安心です。
UI表示はカメラに依存せず静止していることがほとんどなので、ピクセルが荒れていると目立ちます。面倒ですがこのあたりは丁寧に扱うに越したことはないです。
切り出すUVの範囲が分かったところで、今度はUVを動かす範囲を計算します。
96をテクスチャサイズで割った値が移動量です。テクスチャサイズが 256pxだと、0.375 になります。
この移動をUMGのアニメーションで動かします。
まずはTextBlockと共にキャンバスに配置します。
トグルスイッチのテクスチャは、画像ではなくマテリアルをセットします。
TextBlockには is Variable のチェックを付けておきます。
次にアニメーションを作成します。
Imageパーツの Pivot の値を 0.0 ～ 0.375 でキーを打ちます。
UMGはここまでです。
エディタウィンドウをGraphに移動してブループリントを編集していきます。
常時走る EventTick を使っていますが、トグルスイッチなどのUIパーツはセッティング画面で使うことが多いので、ポーズ中とかゲームプレイ以外だと、それほど問題にならない、はず。Pivotの値を取り出して、毎フレームマテリアルのパラメータに渡しています。
少しでも処理をシンプルにしたいので、コストの高いGet Dynamic MaterialノードはTickに入れないようにして、Event Construct で最初に変数化しておいたものを利用します。
次に、トグルスイッチを動かすイベント。
UIのインタラクションはユーザーの操作で割り込まれるのが常なので、割り込まれても問題なく動くようにします。 なるべくアニメーションの尺を短く作るのも大事。
最後に、初期値をもらって反映する関数。
トグルスイッチのWidgetは完成です。
次は管理とレイアウトの仕組みを作っていきます。
管理はプログラマでなくても扱える ストラクチャ （構造体）ってやつを使ってみます。
コンテンツブラウザから作成してエディットします。
New Variable ボタンをクリックして名前との型をセットします。
Saveして閉じます。
新しくレイアウト用のWidgetブループリントを用意します。
キャンバスに用意したトグルスイッチのWidgetを並べます。
Graph エディットに移行して、
変数を一つ用意します。
Variable Type を 先ほど作ったストラクチャ にします。
このストラクチャ型の変数をグラフに取り出したら、Breakノード経由で中の値にアクセスできます。今回はブーリアンばっかりですが、いろんな型をひとまとめに扱うこともできます。
値を取り出してキャンバスに並べたトグルスイッチのWidgetに渡します。
これで初期値とラベル名がセットされます。
ここで一旦画面で確認してみます。
このWidgetを保存してレベルブループリントから表示させます。
右の赤いブーリアン型のノードは、 エンジンに最初から用意されているパラメーター設定用のノードで、PlayerController から取り出します。
再生するとこんな感じ。項目の名前とストラクチャの初期値が反映できています。
仕上げにマウスイベント。
クリックしてスイッチを切り替える処理を用意します。
GraphエディタのFunctions 欄 にある Override ボタンを押して、
On Mouse Button Down というのを選択。
特殊な関数を編集できるようになります。
あらかじめ引数と戻り値のピンが設定されていて変更できない作りです。
Warningが出ているので、黙らせるには、Unhandledノードをつないで・・・
コンパイルすると鎮まります。
この関数は、自身のWidgetの上で、マウスのクリックが検出されたら呼び出されます。
白いラインの間にPrint Stringノードを入れて再生してみると分かります。高速でクリックしても反応しないのは、ダブルクリックと区別するためで、ダブルクリックはまた別の関数で処理することができます。
ここに、トグルスイッチのWidgetをクリックしているかどうかの判定と、スイッチの切り替えの処理を並べます。
今回スイッチが４つあって、全体はこんな感じです。
マウスクリック系のイベントはひとまとめにできます。
基本的に、クリックした瞬間、カーソルは誰の上に乗っていたのか？をチェック。
カーソルが乗っていたらどうするか？ こうします。
ストラクチャ型の変数から取り出した値をひっくり返して入れ直します。
Not ノードを使うと、ブール値は反転します。
これで完成です。
今回はプログラマとデザイナのブループリント編集がなるべくぶつからないように安全に触れないかな、と考えながら試作しました。
基本的に
デザイナは見た目を担当。受け取った値を反映するとこまで。
プログラマは並んだ各パーツを管理してシステムの値と連携するところ。
今回のアセットをそれぞれで担当を分けるとしたらこんな感じです。
この辺を考慮してイベントディスパッチャーを使わない仕組みです。
UIパーツの方にマウスイベントの検出を入れると、イベントディスパッチャーを Call する処理と、管理側のWidgetBPからバインドが必要で、そこそこ連携しないといけないので、メンテナンスや調整のとき編集がバッティングしやすかったり、デザイナとプログラマとのコミュニケーションコストがそれなりにかかるのが予想されます。
あと、マウスイベント処理をある程度まとめてON・OFFしたり管理できないと、後から条件がややこしくなるので、それを避ける狙いもあります。
UIの見た目は自由にUIパーツの方で受け持って、設定画面を抜けるときに、UIパーツから最終の値を全て回収するという方法も考えられますが、UIパーツの状態を見てリアルタイムに反映させたい場合（サウンドのボリュームとか）は難しいし、値の回収を失敗する可能性を考えるとかえって手間がかかりそうです。
他にも効率的で安全な作り方がありそうですが、いったんこんな感じでいかがでしょうか？
トグルスイッチUIがたまたまいい感じになっただけだと思うので、もうしばらく検証していこうと思います。今までゲームパッドとかのコントローラ操作をメインに考えてきたので、マウスやタッチ操作にも馴染んでいかないとね。マルチプラットフォーム対応はUI泣かせですし。
ではでは
ステキなトグルスイッチライフを！
