ボスゲージを作ってみる

RPGとかアクションゲームのボス戦なんかで、ボスキャラの体力がものすご～くたくさんあるのを表現したゲージがありますが、そのひとつ作ってみました。

参考にしたのは、大人気モバイルゲームタイトルのFGOです。

普通は1本のゲージが何本もあるかのように見せるタイプが多いです。

例えば1本分がHP1500だとしてその４倍のHP6000をボスが持つ場合、単純に4本分削ることになります。その場合ゲージの色分けで表現すれば十分伝わると思うのですが、

FGOは少し違いました。

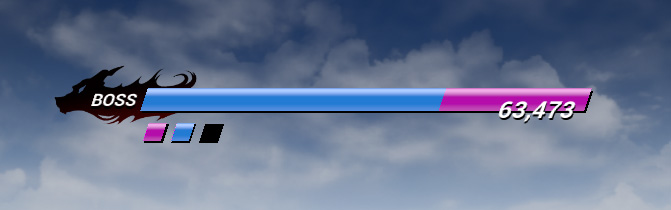

長さは同じでも1本分にあたるHPの量が違うのです。それはゲージに添えられている数字が説明しています。また、ゲージの下にある◆アイコンがゲージのカラーと連動しています。この◆はいったい何を説明しているのか最初分かりませんでした。

単にゲージの本数を表しているだけでこんなアイコン置くかな・・・、と思いながら攻略サイトを眺めていると、どうやら、ボスキャラたちはゲージのカラー（段階）によって攻撃パターンを変えてくる仕様になっている様子。そういえばHP量を表す数字も、毎回カラーごとに一旦 0 になってから新しく仕切り直しています。ラスボスとかでよく見かけるやつです。HPがある程度減ったら形態が変わってHPが再充填されたりする。その段階を◆のアイコンで分かりやすくしてるようです。

いろいろ納得したところで、UE4で作ってみたのを紹介します。

色分けはマテリアルで

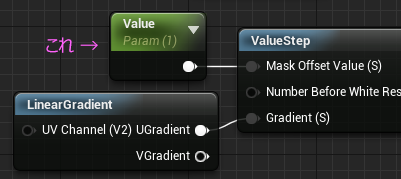

マテリアルでゲージを作るときは、テクスチャを使ったUVスクロールか、LinearGradientとValueStepコンビの２パターンを良く使います。今回は後者で。

左の Valueと書かれた Scalar Parameter Valueノードの初期値は 1.0 にしておきます。

質感を出すためにテクスチャを追加します

4x40 px のGrayScale

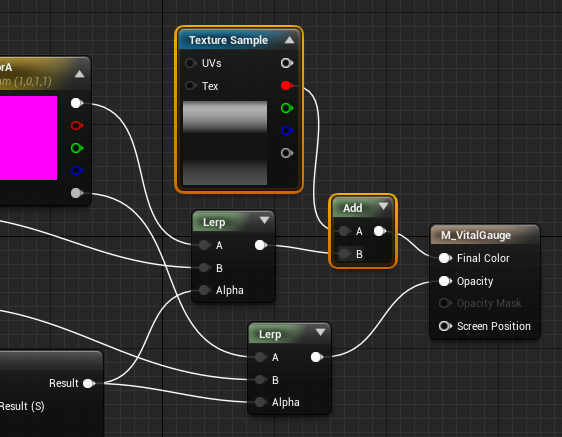

Addノードを使って間に割り込ませます。

ブループリントからいじるためのパラメータ用のノードが３つあります。

長さを変化させるのが ScalarParameter です。

この変数を 0.0 ～ 1.0 に変化させることになります。

今回２本分のゲージをマテリアルで切り替えるようにした理由は、登場や退場演出などで、アルファフェードしたときに重なりを見せなくするためです。

マテリアルは完成。これをUMGに仕込んでいきます。

◆用のWdget

ゲージ下のアイコンを別Widgetで作ろうか悩んでみたけど、結局ラクするために用意することにします。

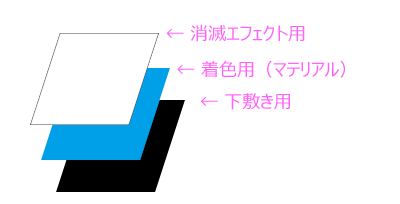

まずUMGのキャンバスに３つのImageパーツを重ねます。

真ん中のパーツには作っておいたマテリアルをセットします。このパーツにブループリントから色のパラメータを渡して着色します。

次に消滅アニメーションを用意します。

ヒビが入って飛び散る動きをさせたかったのですが説明が長くなるので別に機会にします。ひとまず白くなって消えるだけですが、これはエフェクト用のパーツをアルファ値のフェードで登場させ最後のフレームで下敷きを残して消しています。

VANISHというアニメーション名にしておきます。

次にブループリントを編集します。

カラーを受け取る関数を用意します。

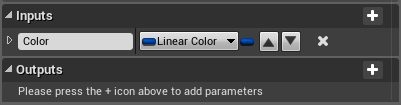

青いピン（引数：DetailsタブのInputsの項目で追加）はLinearColor型です。

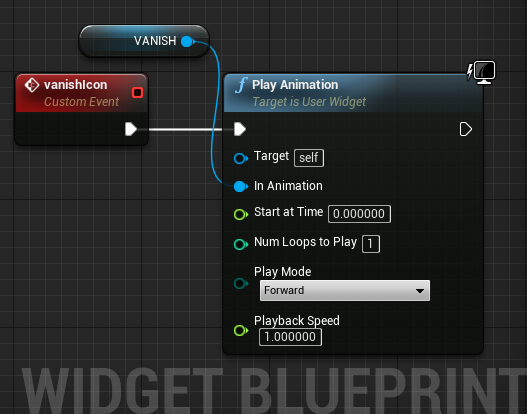

関数が用意できたら、EventGraphに戻って、カスタムイベントを一つ用意します。

これは消滅時のアニメーションを再生するためのものです。

以上で◆アイコン用のWidgetは完成です。

HPゲージ本体

ゲージ本体のWidgetを作っていきます。

キャンバスはこんな感じ。

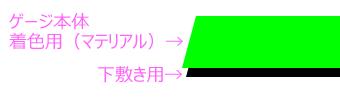

ゲージ本体のパーツは、マテリアルをセットしておきます。

マテリアルでゲージを変化させるので、このゲージの長さは適当でOK。

左下の Horizontal Box は Panelカテゴリのパーツで、ブループリントから子供Widgetを追加すると自動で水平方向に並べてくれる便利なやつです。サイズが小さいのは中身に合わせて可変する設定　Size to Content が 有効（True） になっているからです。この時点では中身はカラです。

下敷き以外のパーツは、 必ず Is Variable にチェックを付けておきます。

これでブループリントからいじることができます。

UMGは以上です。

ではブループリントを編集していきます。

まずは Event Pre Construction イベントから。

このイベントはコンパイルした時点で処理される特殊なイベントです。

変数の初期値をセットしたりするのに向いています。

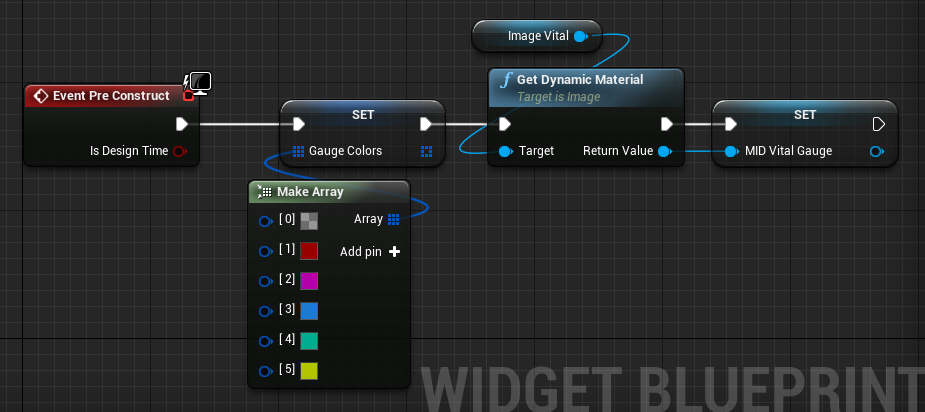

　HPの段階は配列変数で管理したいので、段階ごとのカラーをLinearColor型の配列変数で用意します。マテリアルを頻繁にいじることになるので、ここで Dynamic Mterial Instance 作って変数化しておきます。Get Dynamic MaterialノードのReturn Value ピンの上で右クリックして Promote to Variable を選択するとラクちんです。

　普段 マテリアルは Static（静的）なものとして扱われます。ブループリントからいじりたい場合はDynamic（動的）なものとして扱います。この辺はお約束として覚えておけばいいと思います。

つぎに関数を５つほど用意します。

まず一つ目 簡単なとこから。

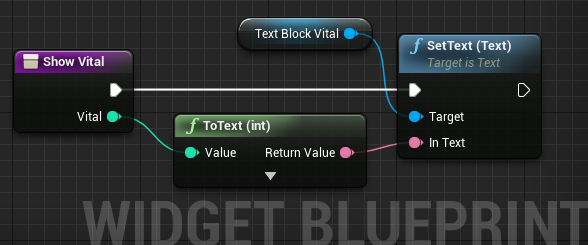

showVital

引数でもらったInt型の値を、UMGのテキストブロックに流し込みます。

２つ目

setVitalColors

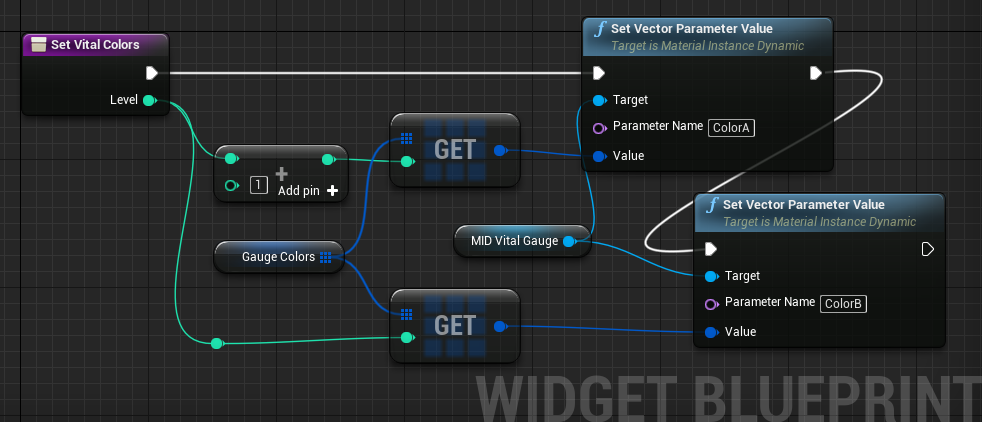

 ゲージのマテリアルにカラーを渡す関数です。

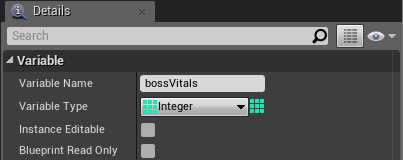

ここで、段階ごとのHPを配列で受け取るための変数を用意します。

用意できたら３つ目の関数

setVitalValue

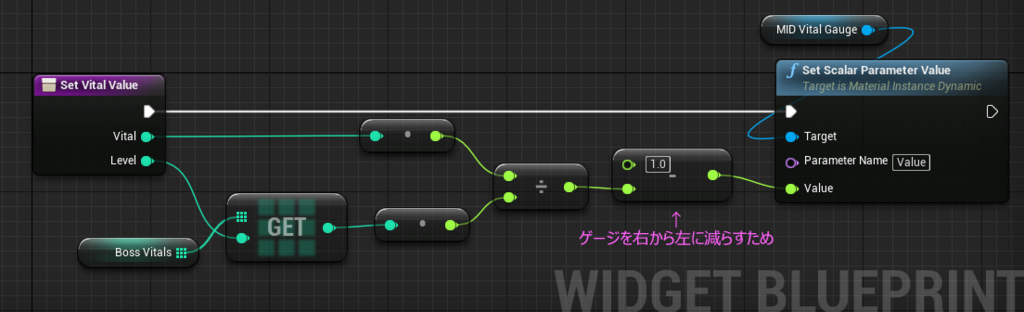

今現在のHPを、その段階に設定されているHP（配列に格納）で割ると、比率が出ます。それをマテリアルに渡すとゲージが変化します。今回ゲージを右から左に向かって減らしたいので、1.0から引き算しています。

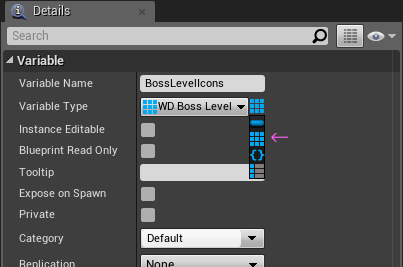

ここで、Int型の変数を２つ新しく追加します。名前は Vital と Level にしました。

ボスのHPを保持するのと、段階を保持する変数です。配列にはしません。

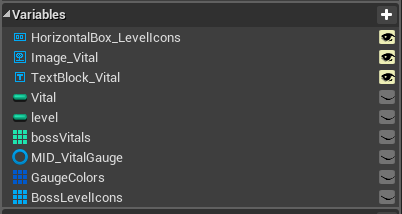

この時点で 変数リストはこのようになってます。

上の方のUMGパーツたちは、Is Variable にチェックをつけるとここに並びます。

一番下の Boss~ はこの後説明します。

４つ目

initGauge

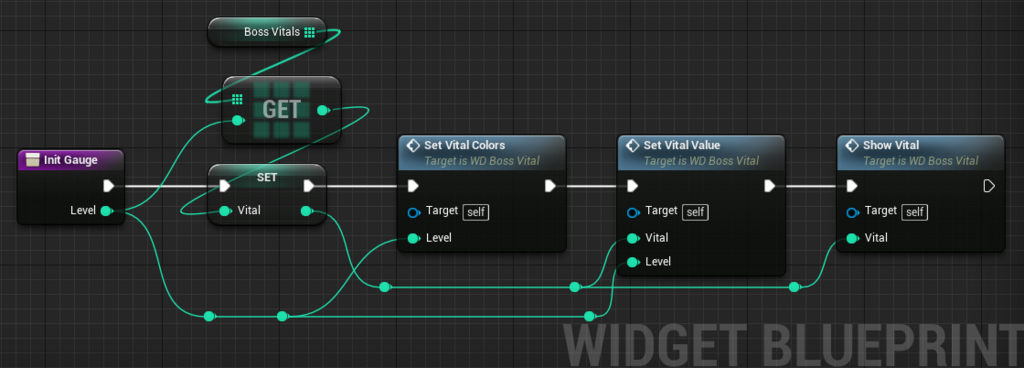

先に用意した関数を並べます。引数で指定した段階のHPでグラフをセットします。

開始時と段階が進んだ時にこの関数が呼ばれます。

５つ目の関数をに行く前にマクロを作ります。

ブログで説明するには長くなるので、マクロにまとめました。

initSubVitalIcon

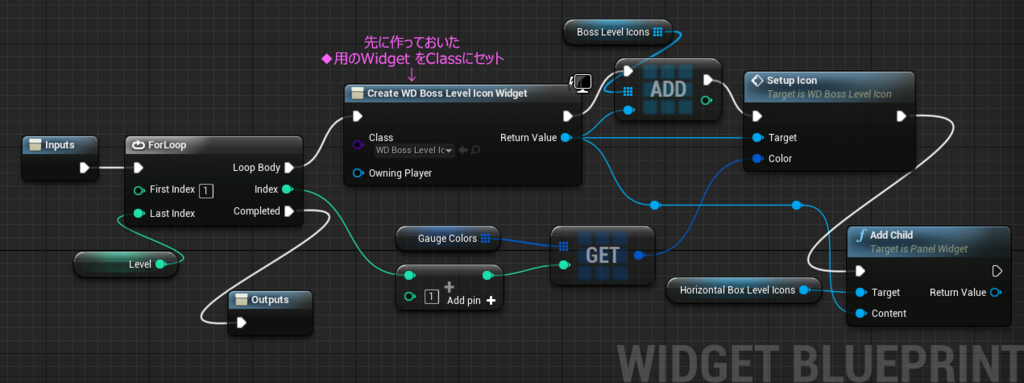

 受け取った配列の数から１ひいた分だけ ◆用Widgetを生成して並べます。後でいじるので、生まれたばかりのWidgetを配列の形で格納（空っぽの配列にAdd）しています。Create Widget ノード の Return Value ピンの上で右クリックして Promote to Variable を選択した後、いったんそのSetノードをグラフから削除します。そしてDetailsタブの方で配列化します。

いよいよ５つめの関数

setupBossVital

この関数が外のブループリントから、ボスのHPを配列で値をもらいます。

最後にカスタムイベントを作ります。

このイベントでダメージ分を受け取ってゲージを減らします。

updateVitalValue

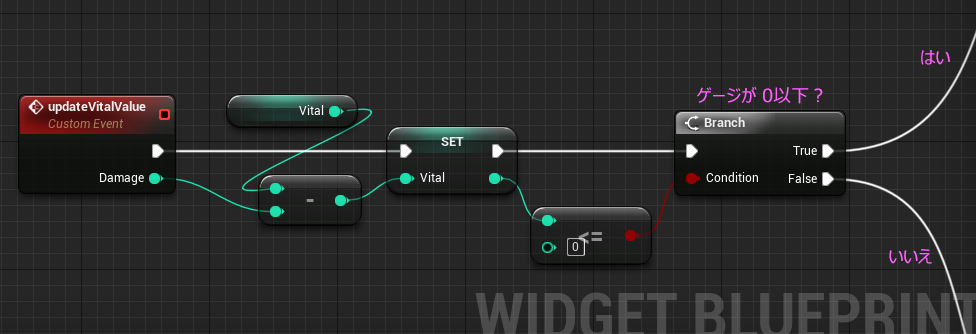

ダメージの値を受け取って、現在のVitalから引き算します。それを再び変数にセットして、判定を取ります。０以下、ということはマイナスになったかどうかを確認します。

いいえ（０以下ではない）だった場合

そのままゲージの見た目を更新

はい（０以下）だった場合

 段階を一つ進めます。こここでも段階がまだあるかどうか判定してから次に進みます。

下段はもう段階がないので、事実上ボスは倒したことになります。

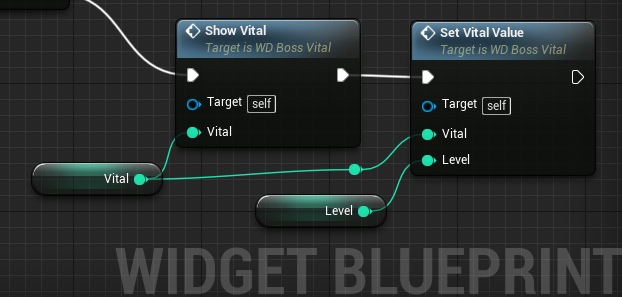

以上で完成です。

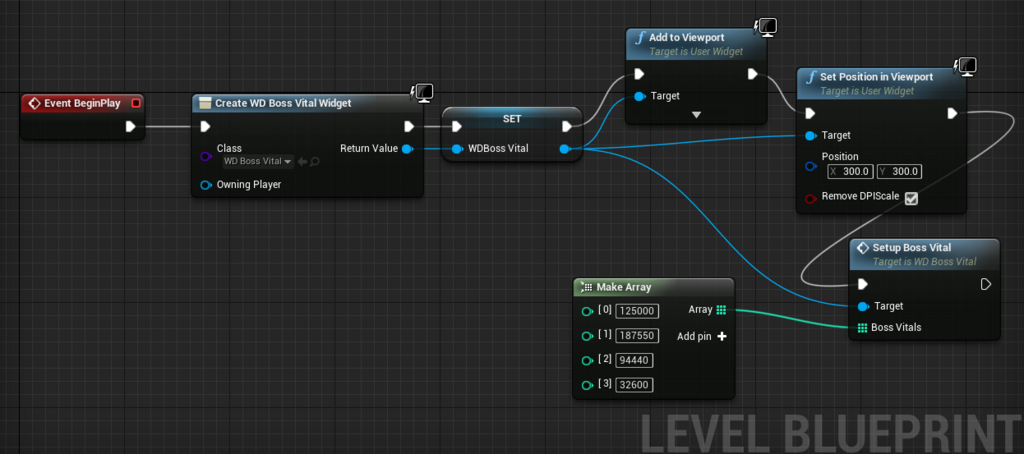

さっそくレベルブループリントからテストしてみましょう。

とりあえず段階は４にしてみます。

この状態では、ゲージが減らないので、シミュレーション用のInputイベントを使います。

UE4はキー入力のイベントを扱うノードが充実してるので好きです。

 スペースキーを押すたびに、500～5000のランダムな値をゲージWidgetの関数に送り込んでいます。ダメージとして計算してくれるはずです。

無事動いています。

ちゃんと下の◆も連動しています。

カラーを配列にしているのですが、0番目を透明にしている訳は↑これです。

動作がかなりそれっぽくなったと思うのですがいかがでしょうか。

今回はFGOの敵HPゲージを目コピしてみましたが、なかなか楽しかったので、また気が向いたら既存のタイトルを再現してみます。

ではでは今回はこの辺で

ステキなボスゲージライフを！

横方向のアイテム選択UI 《おまけのオマケ》

4.19がリリースされましたね。楽しみですがまだ落としてないので、引き続き 4.18.3で書いてます。前回のおまけに続いてさらにオマケを作ってみました。今回は ロックとアンロックの状態切り替えを組み込んでます。

　ロック状態であることを分かりやすくすることで、解除したくなる心をくすぐる仕掛けです。完全に隠さないことでゲームのプレイ寿命を延ばす効果があります。この仕組みだと、あらかじめロックされているのを見せているので、解除されたことをことさら明示する必要がないのも特徴です。

　ネタバレなので表示したくないとか、アップデートなんかで後から物理的に追加される場合もあるので、隠さないといけない場面も多々あります。

　完全に隠す場合、何が増えたか気づきにくいので、New 的な表示が必要になります。さらにNew的な表示はその表示を消すタイミングと、セーブデータに反映する仕組みも必要になるので、比較的制作コストと不具合のリスクが高くなります。

　今回は隠さずに表示しておいて選択できないタイプで進めます。

まずは、鍵アイコンを用意します。

この手前の面にカギ穴のあるタイプの錠って、ほとんど見かけないんだけど、ここにないとバッグに見えてストアのアイコンと間違われるから仕方ないんだよな、たぶん。

アイコン画像ができたところでアイテムパーツのWidgetから編集していきます。

WD_Item

LOCKされている場合は暗くすることにします。

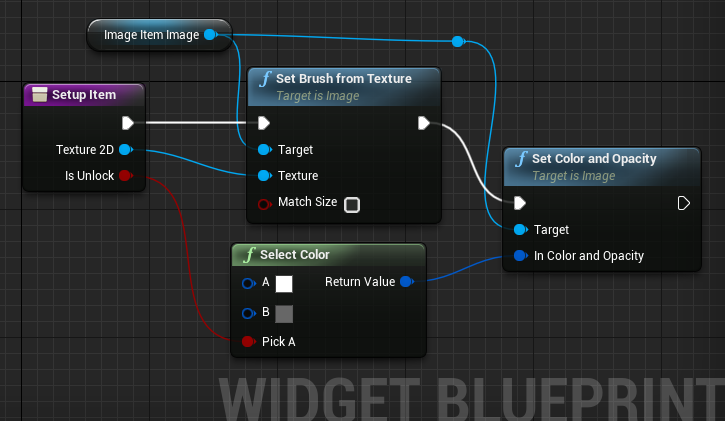

最初に呼ばれる関数 setupItem にBoolean型の引数をひとつ追加します。

それをSelectノードを使って２色を振り分けます。

このWidgetは以上です。

次はフォーカス表示用のWidgetです。

WD_ItemFocus

キャンバスに鍵アイコン用のImageを追加します。

ZOrderは、アイテム画像とタッチおよびクリック検出用のボタンとの間にします。

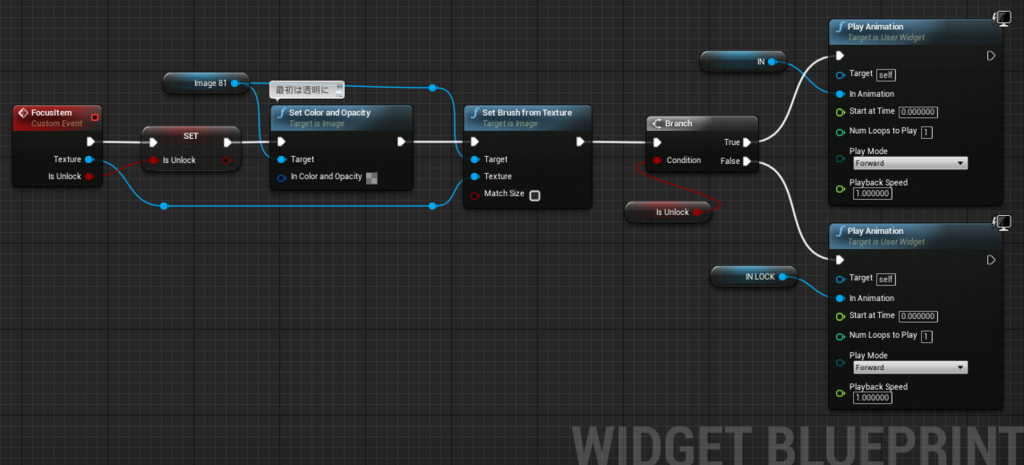

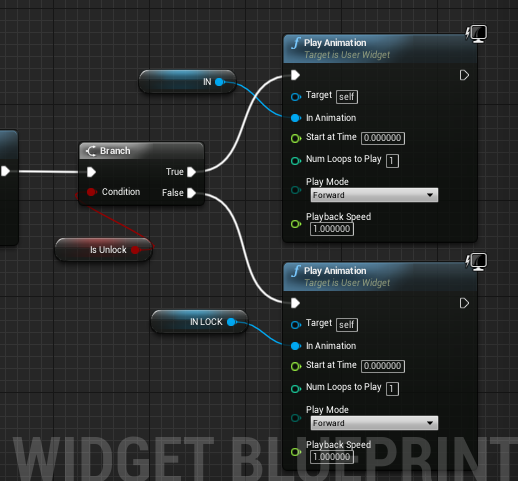

ロックされているアイテムは暗い状態のままアニメーションさせつつ、鍵アイコンの表示をアニメーションの中で切り替えます。

ちょっと楽したいのでフォーカス時のアニメーションを複製して、ロック状態専用のアニメーションを用意します。

ブラーパネルを追加しても面白そうですがキャンバスはこの辺にしておきます。

次にGraphの編集に移ります。

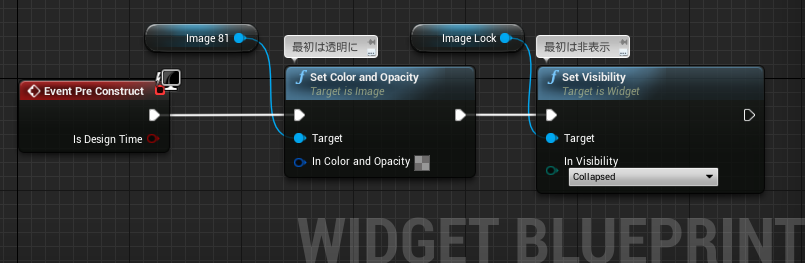

鍵アイコンを初めからチラ見せする訳にはいかないので、しっかり非表示にしておきます。

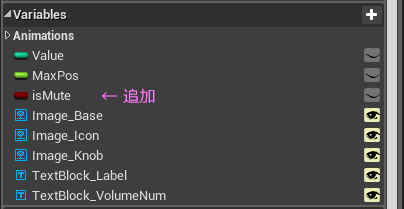

新しくBoolean型の変数を用意します。

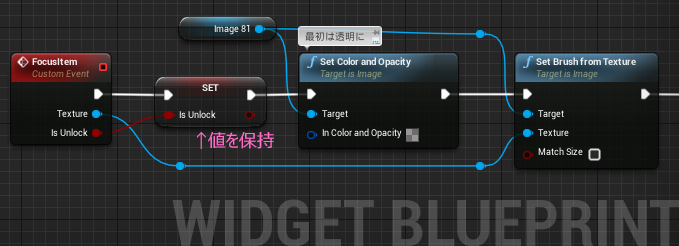

そしてフォーカス演出のイベントにBoolean型のピンを追加して、その値を用意した変数で受け取り（セットのかたち）します。

それをブランチノードの分岐で利用します。下図は続きです。

このイベントの全体は以下のようになります。

で、さらにタップかクリックしたときの決定演出イベントでも分岐を入れます。

ロックされていれば、タップしても無視するようになります。

以上でフォーカス表示用のWidgetは編集完了です。

最後に親のWidgetです。

WD_ItemList

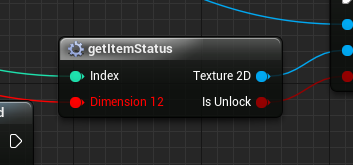

ロックとアンロックのテーブルをBoolean型の配列で用意します。

このテーブルの内容を、アイテムを並べる際に渡します。

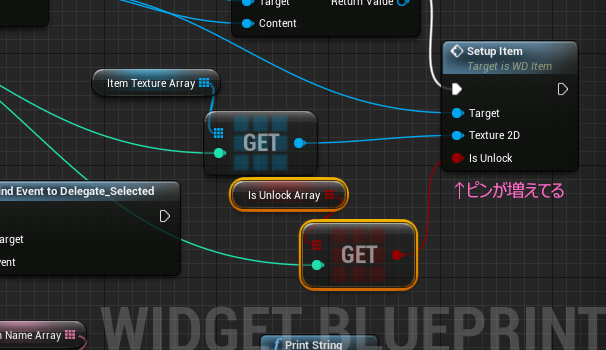

もう一か所同じように、テクスチャとブール値を渡すところがあるので、このGETノード２個をマクロにしてしまいましょう。下のように４つのノードをハイライトして、

右クリックすると、コンテキストメニューが出るので、Collapse to Macro を選びます。

するとこうなります。↓

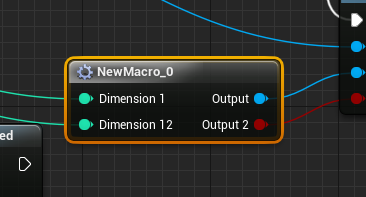

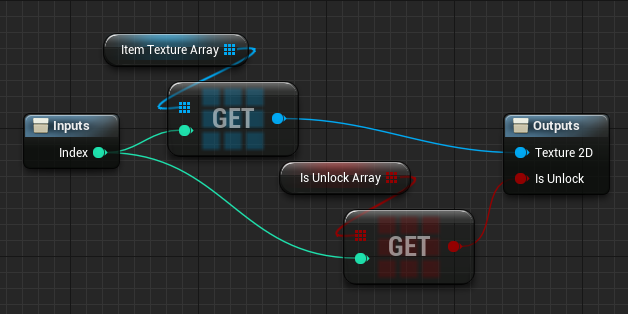

いろいろ名前が分かりにくいのと、左側のピンはどちらも同じ値でOKなので、１本にまとめたいので、ダブルクリックして編集しましょう。中身はこんな感じにします↓

マクロの編集が終わって戻ってくると、なにやら不穏なことになっている様子。

Inputのピンを強制的に１つ減らしたせいです。

左の赤いラインを消して（Altキー押しながらラインを左クリック）あげると正常になります。

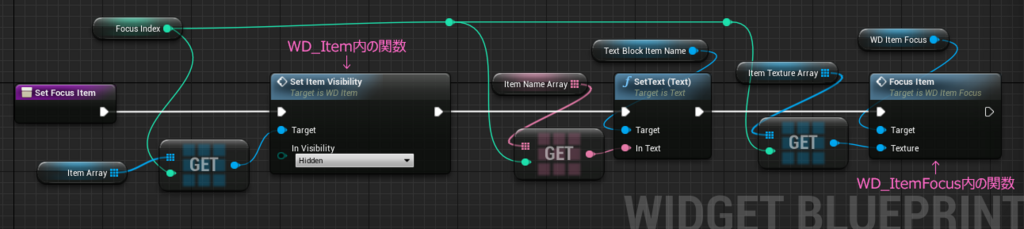

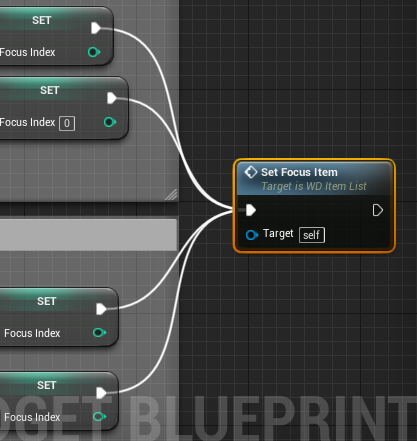

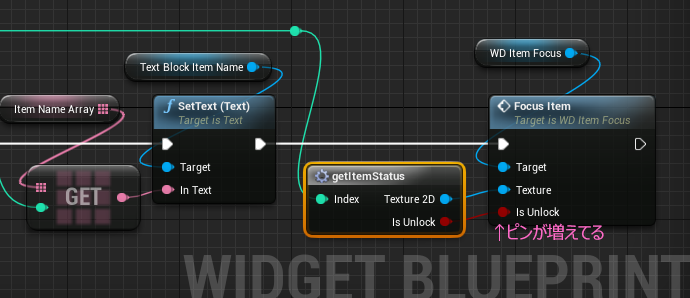

さっそくこのマクロをSetFocusItem の関数でも使います。

↑Before   ↓After

編集は以上です。

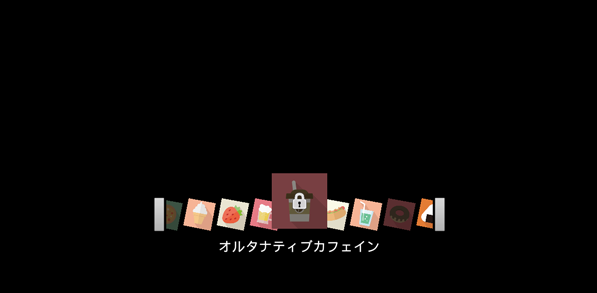

動作を確認してみましょう。

今回はロック・アンロックの表現ですが、所持金と販売額を比較して最初のセットアップ関数でフラグ（Boolean）テーブルを作れば、ショップの表現に転用できそうです。

アイテム名に《未購入》とかの文字列をくっつけたり、ロック状態のアイテムを決定すると、ストアに飛ばすのもいいかも、いや良くないか・・・ダイアログだせば・・・などと考えてみたり。

　UIの開発って、結構ロジカルで地味だと思うんですが、こういったちょっとした振る舞いで、ユーザーの心象をある程度操作できるので、難しいし奥が深くて楽しいですよね。

　左右のボタンを押したときのスクロール方向を逆にしてみたりするとまた違う印象で楽しめます。（なんか違和感！という気づきがあったりします）あのお風呂の湯船に足を入れるのはどちらの足か？ みたいな無意識に操作してて当たり前になってることを改めて見直すと、新しいUIの発見があるかもです。

 と、なんだかまじめな話になってしまいましたが、今回はこの辺で。

ではでは

ステキなロック表示ライフを！

横方向のアイテム選択UI 《おまけ》

　昨日家に帰ってから寝落ちしつつ作ったので、なんか文体がおかしい気もしますが無事 喜んでいただけて良かったです。モノ自体はだいたい１時間ほどでできました。アイコンの素材探しと、記事を書くのに時間がかかりましたが、UE4でのUMGユーザーが増えることを願ってこのブログを始めたので楽しく書かせてもらいました。しかもネタもできてうれしいです。

　さてさて、決定したときの処理が無かったので、軽いやつを作ってみました。まずはフォーカス表示用のWidgetから。

WD_ItemFocus

ちょっとトリッキーなつくりかもしれないですが、Buttonパーツを使います。

これをキャンバスの子供に追加します。ZOrderはアイテムの画像より手前で。

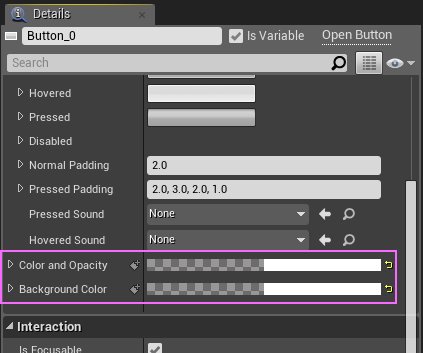

これを透明にします。

HiddenやCollapseなどの非表示設定にしてしまうと、キャンバスに存在しないことになって、タッチやクリックを検出しなくなるからです。

Buttonをこのように上からかぶせない方法もありますが、ちょっと手軽じゃないので今回は簡単なやつでいきます。

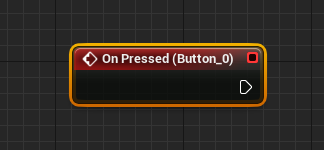

前回の記事に書いた方法で、onPressedイベントを使います。

そして、タッチまたはクリックしたことを通知するためにイベントディスパッチャーを使います。

エディタウィンドウの左にあるMyBlueprint タブの中にあります。

通知するだけなので適当に名前を付ければOKです。

今回タッチまたはクリックしたときのリアクションに短いアニメーションも作りました。

これを onPressedのイベントにつなぎます。

これで完成。

つぎはこの通知を受け取るWidgetを編集します。

WD_ItemList

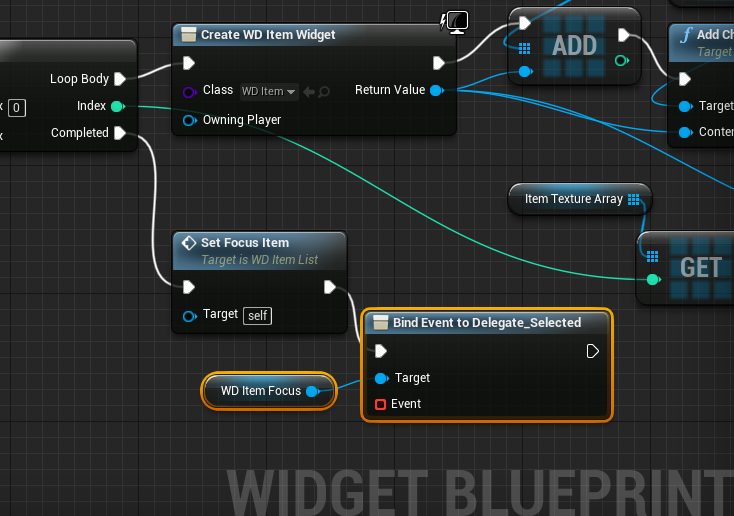

ForloopノードのCompletedピンからの続きに、バインドノードをつなぎます。

フォーカス表示用のWidgetはすでにキャンバスに置いてあるので、Getの形でGraphに置いたら、「Bind」で検索するとイベントディスパッチャーを追加したときの名前が見つかります。そのバインドノードには Eventピンがあるので、ここにカスタムイベントをつなぎます。

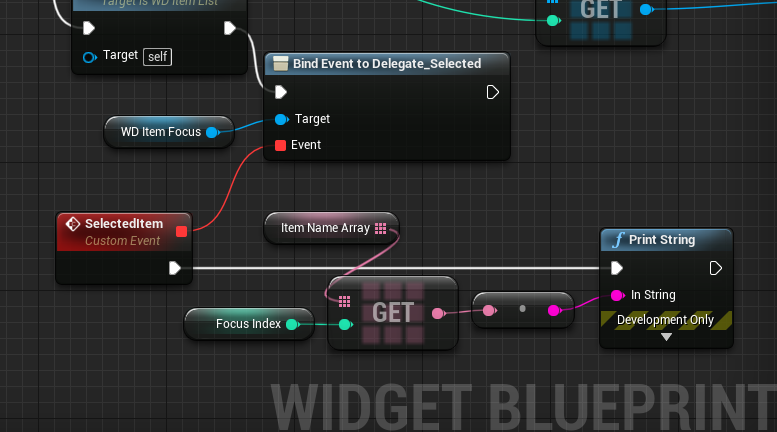

これで、中央のアイテムをタップかクリックすると、アイテム名がデバッグ表示されるようになります。今回はサンプルなのでここまでにしていますが、買ったり使用したりといった処理がこのあと続くと思います。さらに上位のWidgetに通知することもできます。

　UE4で UIを作る場合、複数のWidgetをパーツとして組んでいくので、このブループリント間で連絡しあう仕組みがとても活躍します。普段親から子に対しては、親が一方的に子に指示をして子はそれに応えることしかできません。ところがイベントディスパッチャーを使うと、「バインド」で親が子にケータイを持たせて、子から自身のタイミングで親へ連絡させることができます。

　とりあえず軽いやつですが汎用的なつくりですので、後はアレンジとか応用になるかなと思ってみたり。

　スワイプまたはドラッグでのスクロールについては、そういった操作に対応できるノードが用意されているので作れそうですが、今回の構造に追加するのはちょっと難しいです。最初から設計を変えて作り直した方がよさそうですね。

　ではでは今回はこの辺で

ステキなEventDispatcherライフを！

横方向のアイテム選択UI

今回はコメントを頂いたのでその返答として書きます。コメントいただけると嬉しいですね。続けてきた甲斐があるってものです。

で、作ってみたのはこれ。

いくつかのアイテムを左右にスクロールさせて選択するメニューUIです。

今回アイテムの絵素材として FLAT ICON DESIGNさんとこのを使わせていただきました。

３つのWidgetアセットで構成します。

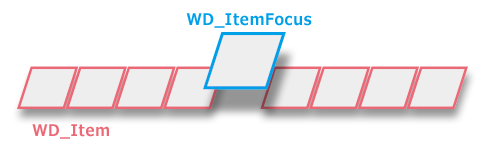

まず、選択用に並べるパーツとしての Widgetとフォーカス状態を表すWidget、

そして、これらをまとめるWidgetです。（※名前は適当です）

ではさっそく、並べる方から用意していきます。

WD_Item

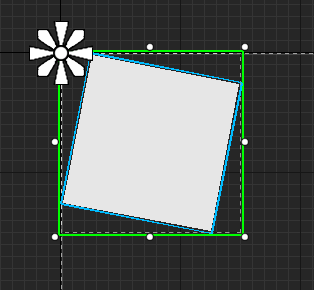

UMGのキャンバスはシンプルです。

並べた時にくっつきすぎないようにCanvasPanel （Sizeは120ｘ120）を置いて、中にImage を子供にして配置します。

つぎにGraphを編集します。

テクスチャを受け取る関数を用意します。

次にカスタムイベントを用意します。

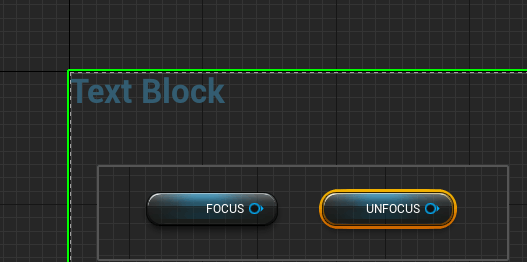

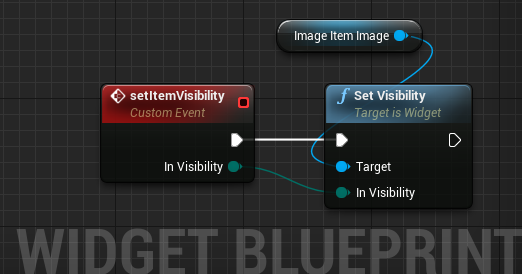

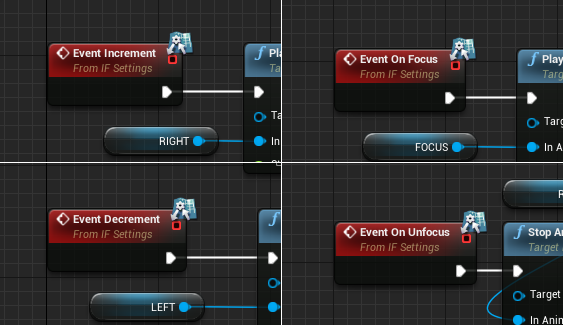

これはフォーカスされているときと、されていない時で表示／非表示を切り替えるためのイベントです。カスタムイベント側の緑のピンは、右のSet Visibilityノードにある 緑のピンからドラッグ＆ドロップすると、簡単に追加できて便利です。

以上で並べるためのパーツは完成。

次は、フォーカスされたアイテム用のWidgetを作ります。

WD_ItemFocus

これもキャンバスはシンプルな構成で十分です。

ただ大きいだけだと面白くないのでアニメーションを仕込んでみます。

キャンバスはこの辺で、次にGraphを編集します。

アイテムを切り替える際、見えない状態から始めないとタネがバレるので、カラーを透明にしておきます。

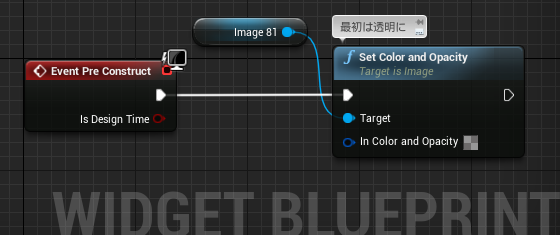

この Event Pre Construct につなぐと、エディット中から適用されるので、Add to Viewport したときのチラ見えを安全に防ぐことができます。

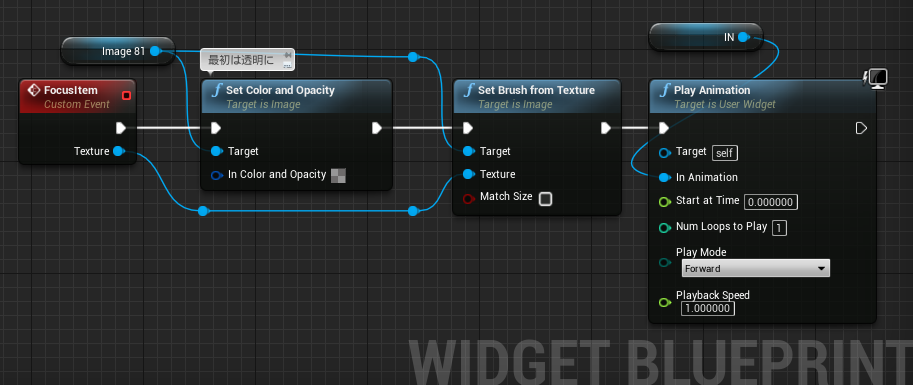

次はフォーカスされて表示を更新するカスタムイベントです。

フォーカスされるアイテムはプレイヤーの動作に応じて動的に変化するので、このイベントで、テクスチャを受け取ってアニメーションを再生しています。

以上でパーツのWidgetは用意できました。

次に、全体をまとめて管理するWidgetです。

WD_ItemList

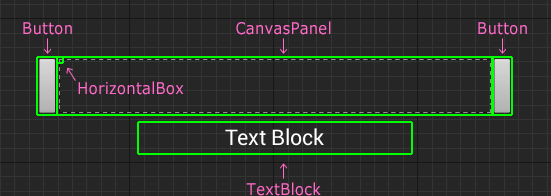

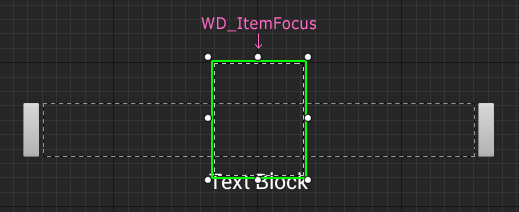

 まずUMGのキャンバスは以下の構成になります。

最初からあるCanvasPanelとは別に、新しく置いた CanvasPanel は、HorizontalBox をクリッピングする（CanvasPanel の外側は描画しない）ために用意しました。後述。

ヒエラルキーはこんな状態

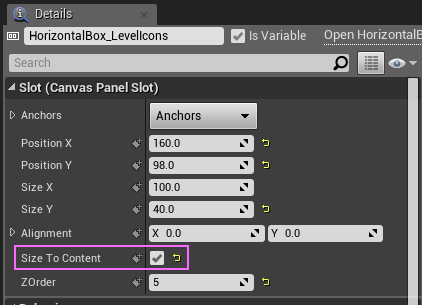

　HorizontalBox の大きさは、Size To Content にチェックをつけて有効にしておきます。

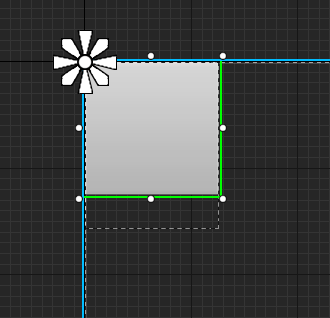

この時点で中身が空なので、左上に縮こまってます。

　CanvasPanelの大きさは、実際に表示する大きさなので、アイテムWidgetのサイズと表示個数によって調整します。今回アイテムWidget１個のサイズが120ｘ120で、７個が見えている状態にします。さらに両端に半分が見えるようにしたいので、合計８個分として 120 × 8 ＝ 960 の幅で作成します。両端のチラ見せは、並んだアイテムの続きがあることを印象付けるためです。

今回アイテム120ｘ120が 8個 並ぶ想定でサイズを決めました。

　また、少し前のVerから、キャンバスの外側にも子供を表示する仕様がデフォルトになったので、キャンバスパネルの設定を変更する必要があります。

CanvasPanelを選んだ状態でのDetailsタブにClippingの項目があるので、これを探して変更しておきます。 Inherit → Clip to Bounds

最後に、フォーカス表示用のWidgetを、User Created の中から探してキャンバスに追加します。ZOrderの値を大きくして、手前に重なるようにします。

これは入れ子にはしません。

つぎに Graphの編集に移ります。

アイテムを半分チラ見せしたいがために、ちょっとだけ表示位置の調整が必要になります。

このために、Float型の変数を用意します。

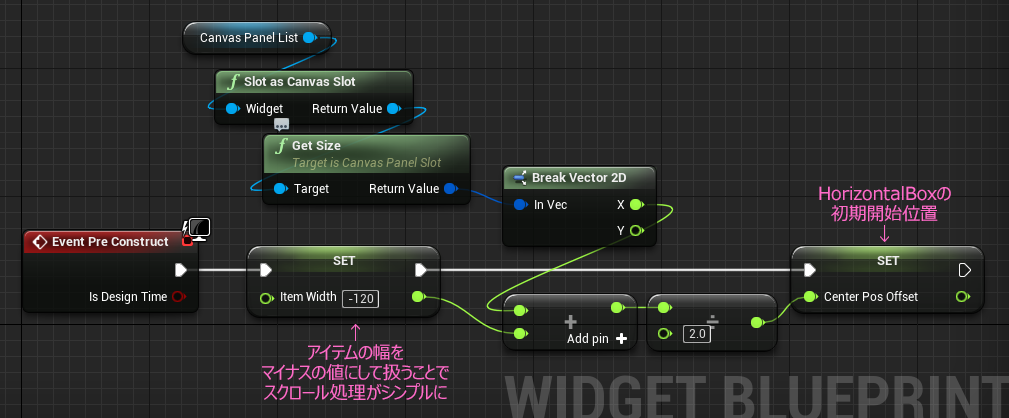

CanvasPanel（CanvasPanelListと命名）のサイズを取得して計算し初期位置を求めます。

今回のスタイルのUIは、スクロール方向がキー操作と逆にしているので、アイテムWidgetの表示サイズをマイナスの値で扱うことにします。最初からマイナスにしておくことで計算が一つ減ります。

この辺の事前準備は、必要なパーツも最初からキャンバスに揃っているので、Event Pre Construct で行っています。

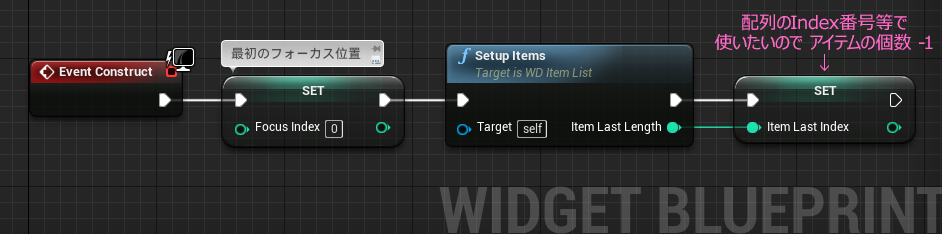

続いて Integer型の変数を２つ用意します。フォーカス中のIndex番号を保持するためのものと、アイテムを必要個数分生成して追加しつつスクロールの端をチェックするための２つです。

まん中の関数は、アイテムの中身をセッティングする関数です。内容は以下。

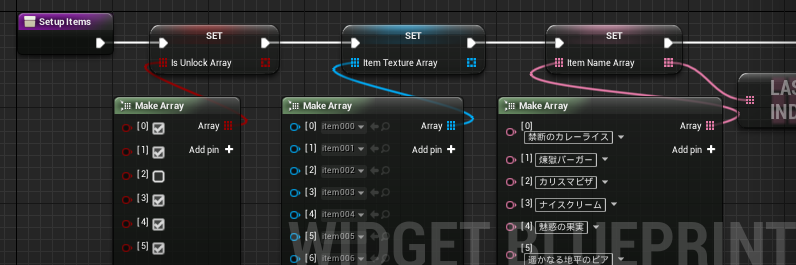

ここはプロジェクトのデータ管理方法によっては違うつくりになると思いますが、この関数で表示するためのアイテムを準備します。

後から追加しやすいことを考えて、テクスチャアトラスは作らず、バラバラで個数分用意しました。

200ｘ200

それをTexture2D型の配列変数にあらかじめ登録しておきます。

大量のテクスチャアセットをインポートする場合に便利なのがこれ↓

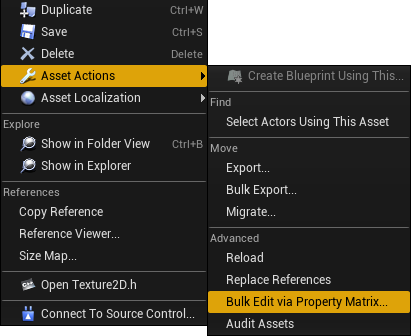

コンテンツブラウザで、対象の画像アセットを複数選択しておいて右クリックすると選択できます。扱い方はこちらのブログに詳しく紹介されています。

【UE4】Sound Cueのパラメータを一覧して一括変更する方法 - SAT04 CREATIVE SPACE

サウンドアセット用の解説なのでパラメータは違いますが、基本的な操作は同じです。

次に、アイテムを並べていきます。 Forloop ノードを使って必要な個数分の処理を回します。

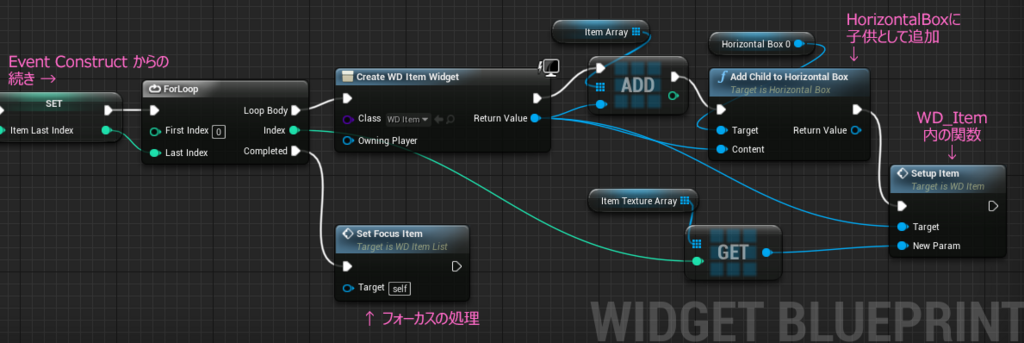

Create Widget したあとすぐに WD_Item型の配列変数に追加（Addノード）しています。これは、並べたアイテムを後からIndex番号で扱いたいからです。

HorizontalBoxに子供として追加すると自動的に水平方向（基本的に左から右）に並ぶことになります。

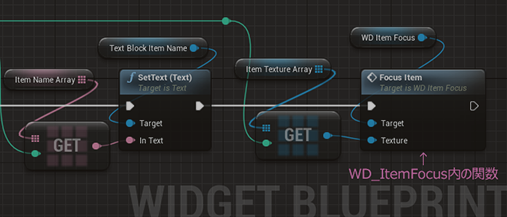

ひととおり並べ終わったら、フォーカス表示用のWdgetにテクスチャを渡すのと、アイテム名の表示を行う関数を用意して、Forloopノード Completeピンにつなぎます。

次はスクロールの動きを作る関数です。

慣れないとややこしそうに見えますが、このブログでもよく登場するやつです。

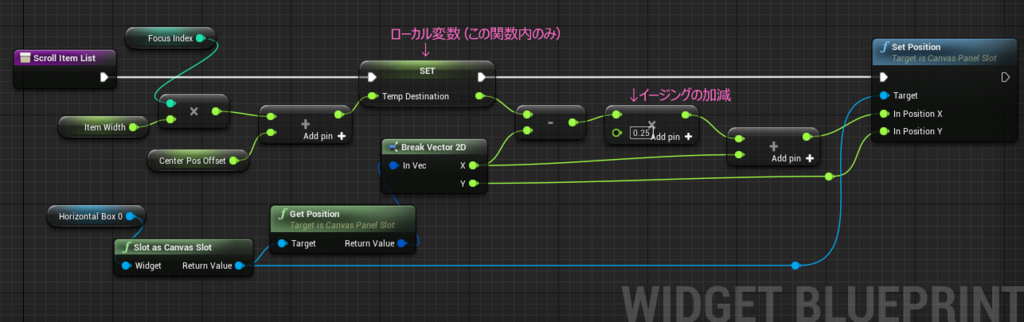

（ 目的地 － 現在地 ）×  減速率 を 現在地に足す ことで減速しながら目的地に向かいます。

減速率の 0.25 という値をいろいろいじって加減してみてください。

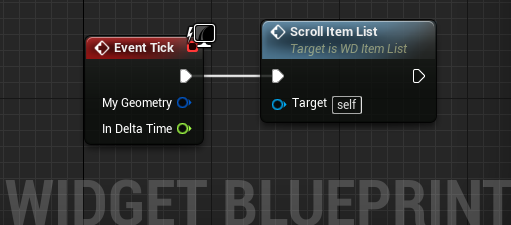

この関数を、Event Tick につなぎます。

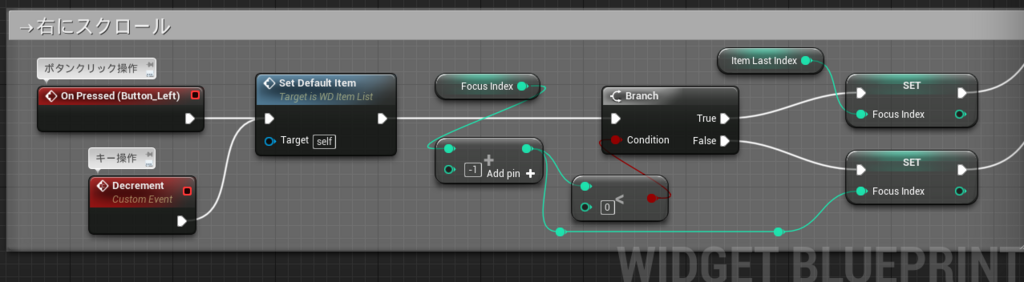

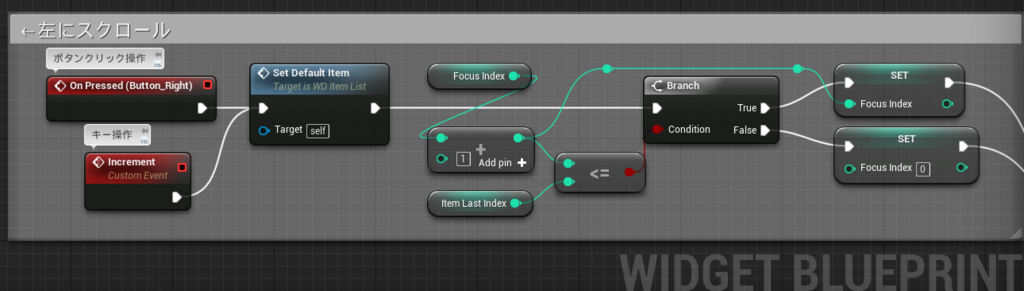

次に、アイテムのフォーカス位置（FocusIndex）を増やしたり減らしたりするイベントを用意します。

左端のイベントノードは、一つはカスタムイベントですが、もう一つは、ボタンから生成したイベントノードです。作り方は簡単。編集モードをDesigner に切り替えます。

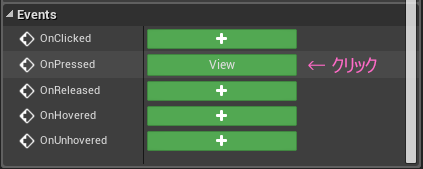

キャンバスのButtonパーツを選択した状態でDetailsタブの一番下にEvents という項目があります。この緑色の + ボタンをクリックすると、Graph に出現します。

このイベントで、FocusIndexの値が更新されたので、見た目に反映する必要があります。最後に関数をつないで完成です。

と言いたいところですが、あとひとつ関数を追加します。

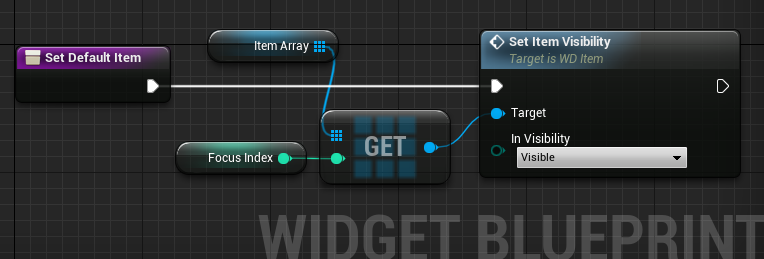

これはフォーカスを切り替えた際に、非表示にしていたアイテムを戻す関数です。

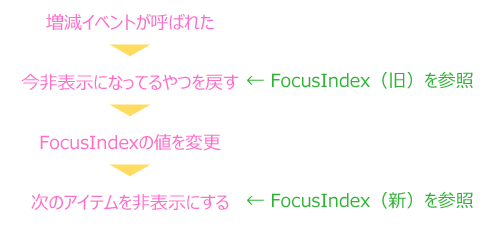

このイベントの処理を簡単にまとめると、

という流れになります。

さっそくテストしてみましょう。

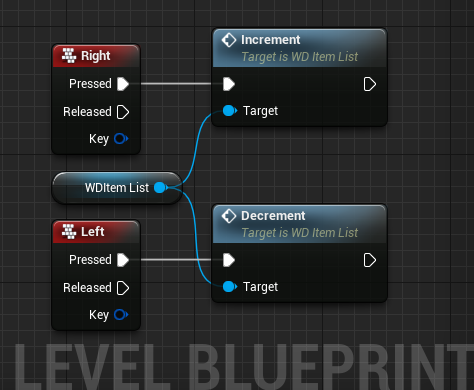

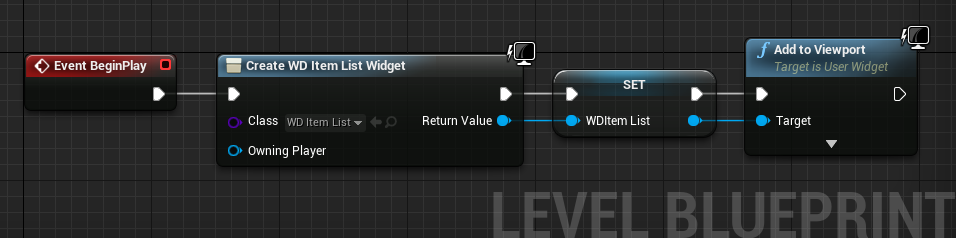

レベルブループリントから、ビューポートに追加します。

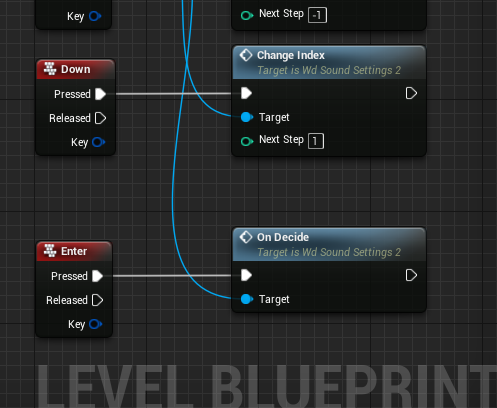

これで再生すると動きますが、キーボード操作用のイベントも追加しておきます。

再生してみます。

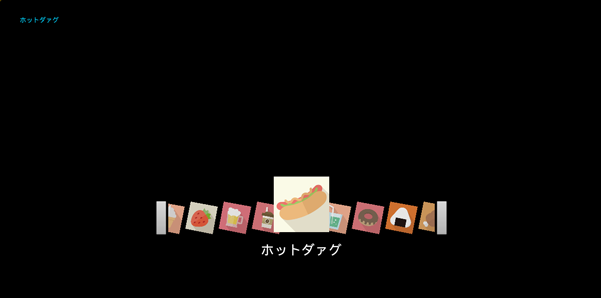

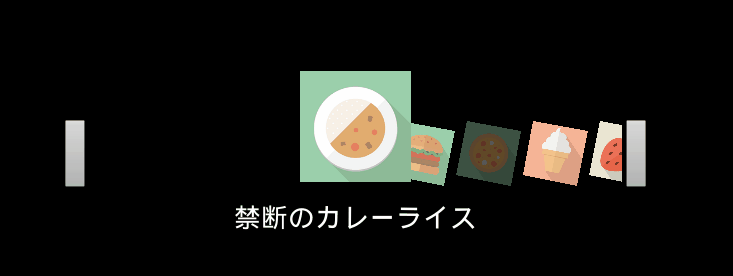

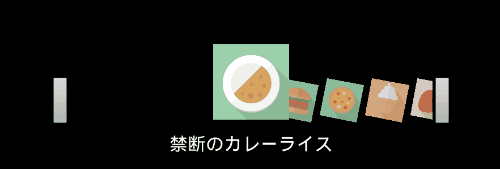

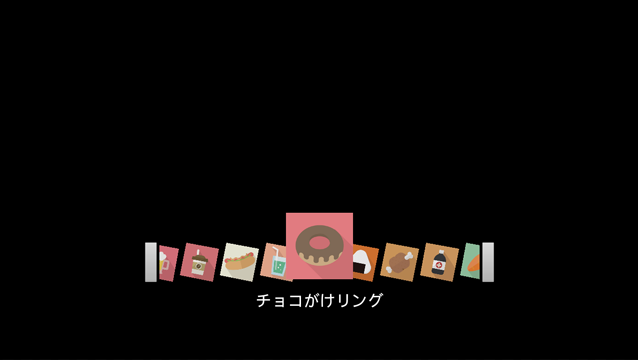

 GIFなのでブラウザによっては速度がでないかもしれないですが、結構いい感じになったと思うのですがいかがでしょうか？左右の端に行くとループしているので反対側に一気に飛びます。

左右にある灰色の四角はUMGに用意されているもので、グラフィックを設定していないので、見た目はショボいですがちゃんと反応します。

今回決定処理はないですが、ひとまずそれっぽい挙動は作れたかと思います。

説明が分かりにくいところとかあればツッコミコメントをお願いします。

ではでは

ステキなアイテム選択UIライフを！

スピンボックスも作ってみた

　前の記事でインターフェイスを作りましたが、せっかくなのでスピンボックスも作ってみることにしました。

　スライダー同様、ゲームの設定画面とかでよく見かけます。スピンボックスはGUIの１スタイルでMicrosoft Developer Networkのドキュメントに簡単な説明があります → スピンボックス

　▲と▼をクリックするたびに値が１段階変化します。数値を増減させるときに便利なのですが仕組みとしてテキストなどの文字列を入れて使われることもあります。数値のみの場合は明確に区別するために、 Numeric Stepper と呼ぶこともあるようです。

　テキストの場合は、序列や段階を意図した言葉選びが重要です。したがって、このUIのメリットは  選択中の状態が分かりやすい ことと、その前後の内容が予測しやすい ことにあります。なので、増減と関連性のない、前後の脈絡のないテキストを選択肢にすると、複数ある選択肢の全体が把握しづらいため一通り送って確認しないと選べないので時間がかかります。

ゲームクリア後や実績解除などで、後から選択肢を追加しても画面のレイアウトに影響がないので、開発者にとっては都合のいいUI だったりします。でも途中で内容が増えても気づかないので、Newマークを付けたり、お知らせ表示を入れたりと、開発側としては結局手間がかかることに・・・。用法容量を守り正しく活用したいものです。

　このへんがデメリットとなって使いづらさにつながるので、段階や序列のないテキストを選択肢にする場合はコンボボックスやリストボックスがオススメです。もちろん表示に余裕があれば全部並べて選択させるのがベストです。ゲームのUIってほとんどが選択肢と言っても過言じゃありません。なんらかの選択をユーザーにさせてユーザーの意思を尊重しているかのようにふるまいつつ、都合の悪い選択肢なんて最初から無かったことに・・・うわやめろなにを・・・ゴフゥ・・・中断

 げふげふ（さてさて）、

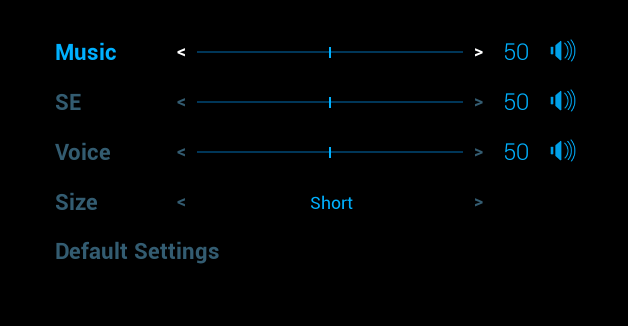

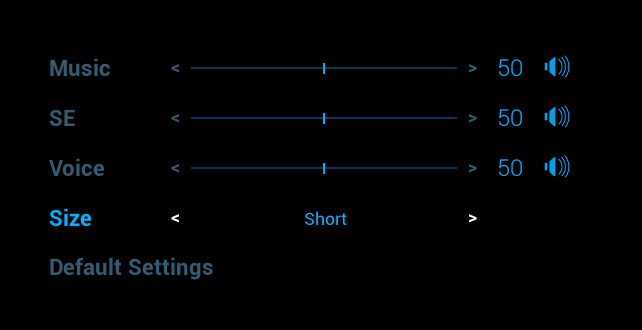

　今回はスライダーなどと操作方法を統一するために ↑ ↓ キーで項目を選んで、←→キーで内容の切り替えを行うようにします。レイアウトはスライダーと同じように並べるので↓のようになります。

新しくWidgetを用意してもいいですが、スライダーWidgetと共通の部分が多いので複製します。

UMG

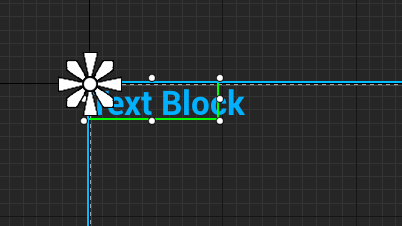

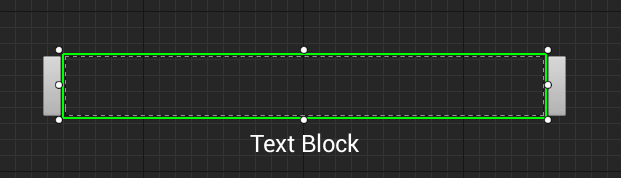

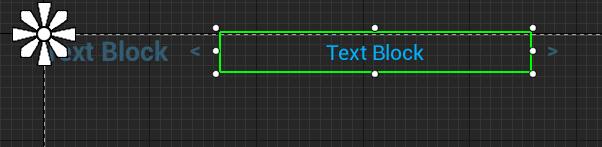

不要なパーツを消してテキストブロックに置き換えます。

テキストブロックは is Variable にチェックを付けるのを忘れないように。

Widgetブループリント

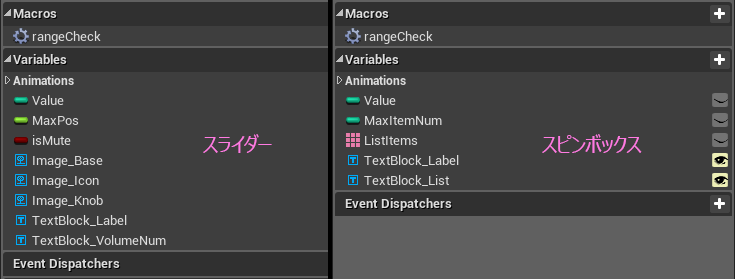

必要な変数を用意します。複数の選択肢を扱うので、その個数を保持する integer型の変数と、受け取った選択肢用の Text型の配列変数です。

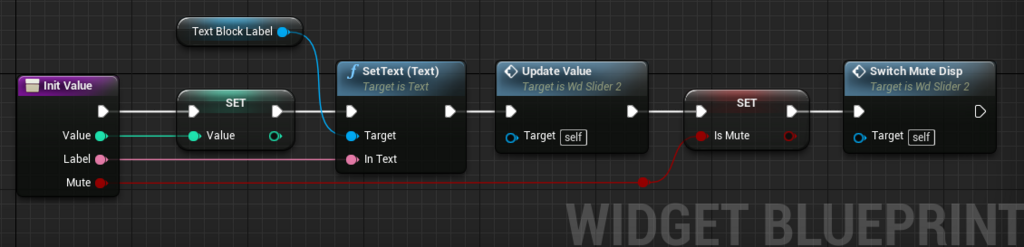

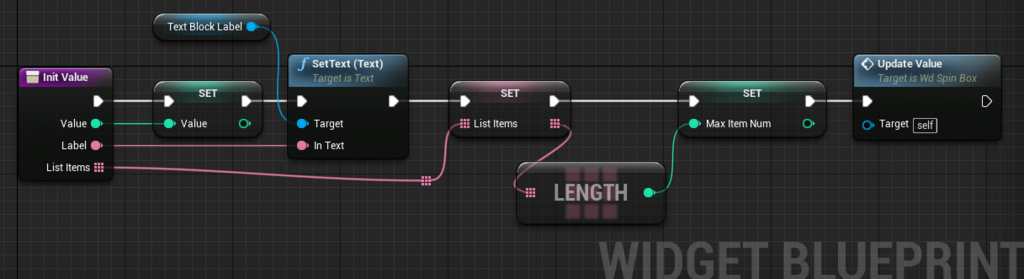

値を受け取る初期設定用の関数 initValue は ↓ のように変更します。

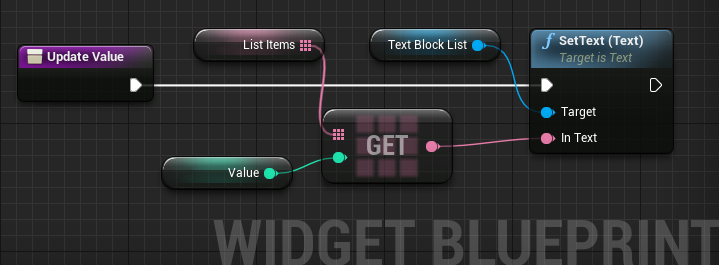

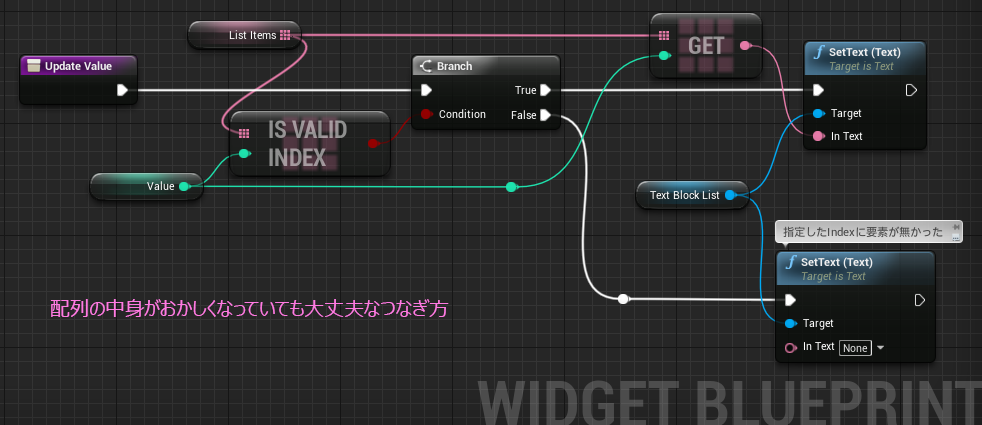

 値を見た目に反映する関数 updateValue の中身は受け取った配列の中身を取り出すだけなので、 ↓ のようになります。

配列のエラーチェックをする場合は IS VALID INDEX ノードが便利です。

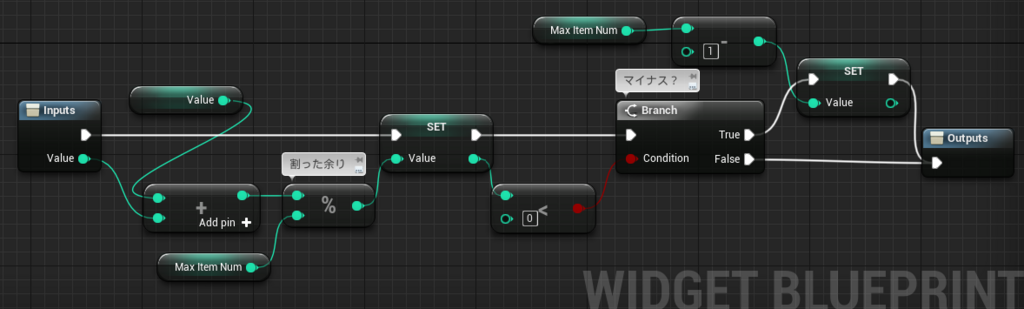

値をアイテムの数だけでループするようにするので、rangeCheck マクロを編集します。

これでコンパイルしてエラーが出なければ完成。

制御用Widget

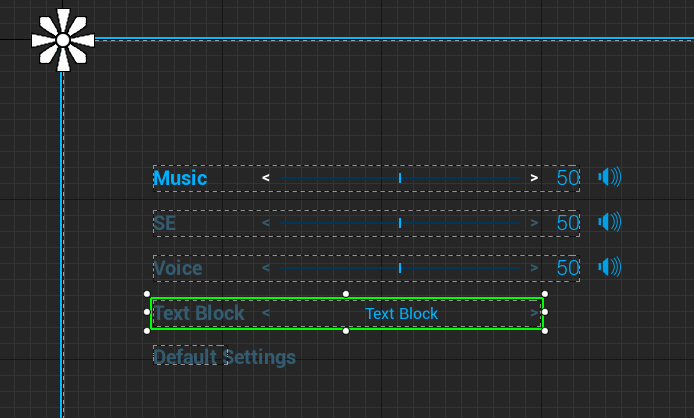

キャンバスにできたスピンボックスのWidgetを追加します。

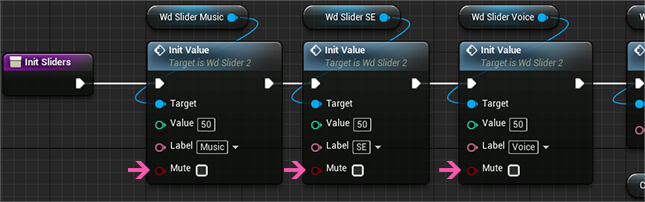

初期化の関数に追加します。

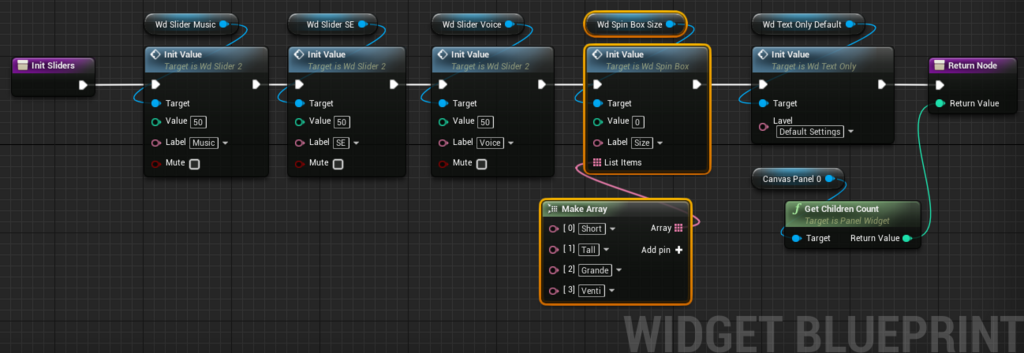

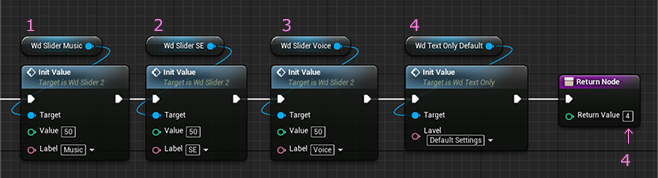

選択肢用のアイテムはここで、Make Arrayノードで渡します。

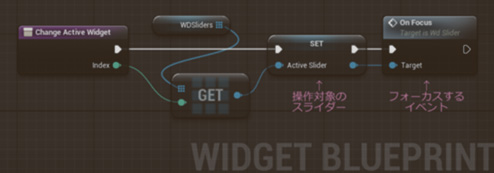

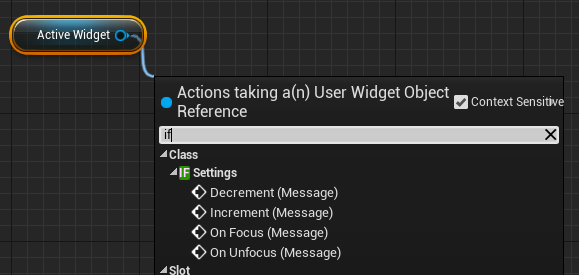

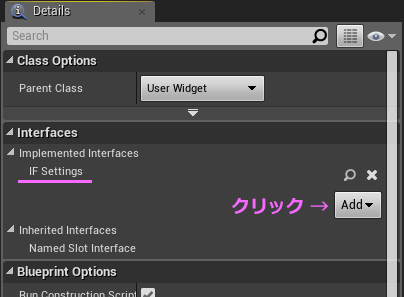

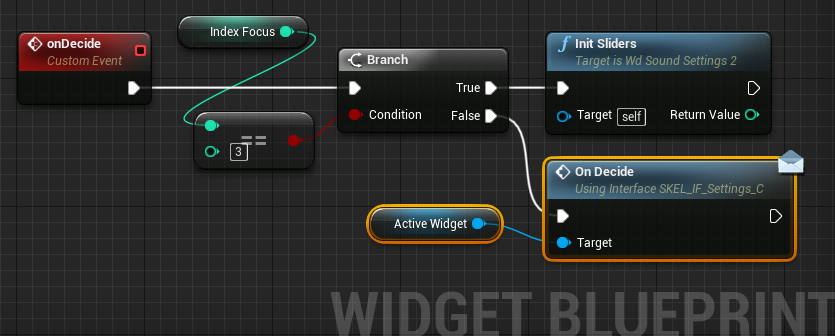

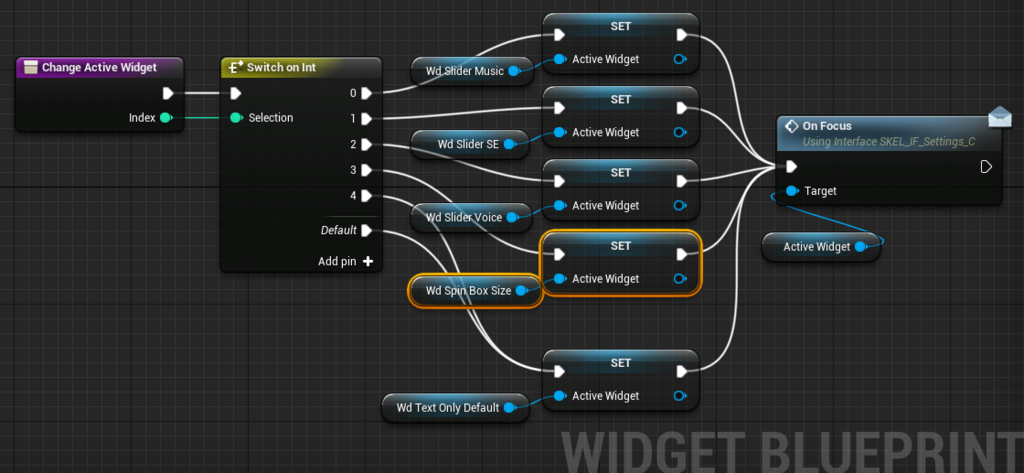

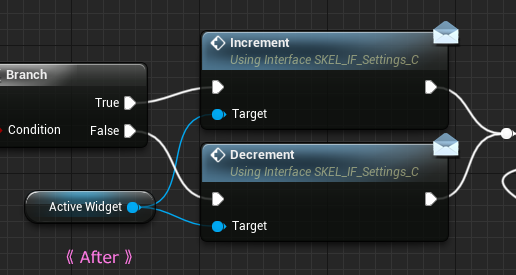

アクティブなWidgetを切り替える関数にも追加します。Switch on Int ノードをAdd pinして割り込ませます。

 以上です。メンバーが一つ追加になったのにこの簡単さ。これもインターフェイスのおかげです。

さっそく再生してみましょう。

これでどんなセッティング画面が来ても対応できそうな気がしてきました。

あと必要そうな処理としては、制御用Widgetに値を返すようにしたり、変更内容をリアルタイムに反映したいときのために イベントディスパッチャーを用意したりすれば完璧な予感。

なんかUIって、表のグラフィックデザインにスポットが当たりがちですが、実際はこういった地味な内部処理が頑張ってたりするんですよね～ とか呟いてみたり。

コンポーネントとして用意されているので、わざわざイチから起こさなくても・・・

という声が聞こえてきそうですが、やっぱり仕組みを知ることで、次の新しいUIが生まれてくる気がするんですよ。

今回インターフェイスは使い回したので説明はしてませんが、汎用的なやつが一つあれば結構いろんなUIパーツに適用できるのでおすすめです。

というわけで今回はこの辺で。ツッコミとかリクエストとかあればコメントください。

ではでは

ステキなBPインターフェイスライフを！

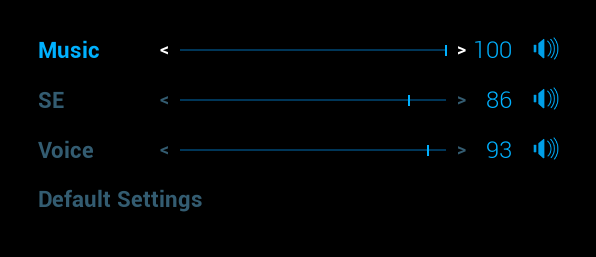

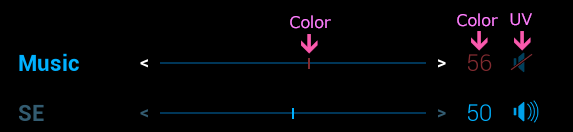

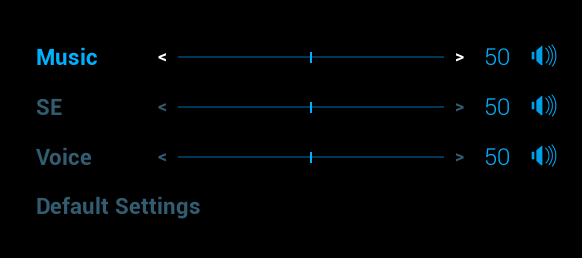

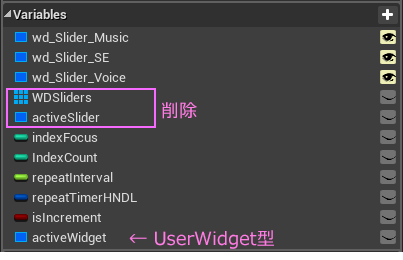

スライダーUIを並べて操作してみる 《おまけ》

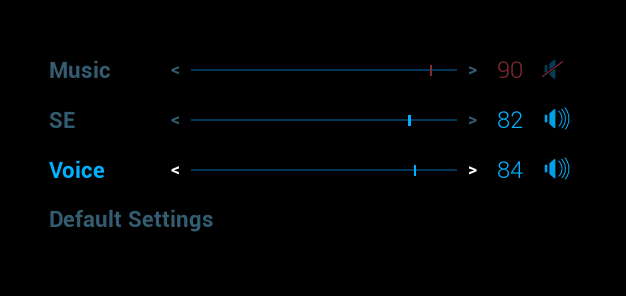

キーリピート処理の説明用にスライダーUIを作ってみたら、なんとなくいい感じになってきたので調子に乗って”初期設定に戻す”機能を追加してブループリント インターフェイスまで扱うとこまできたのですが、もうひとつ「ミュート」の切り替えができるようにして完了にしようと思います。

前回の記事はこちら

 キーリピート機能をつくってみる - みつまめ杏仁

スライダーUIを並べて操作してみる - みつまめ杏仁

スライダーUIを並べて操作してみる 《続き》 - みつまめ杏仁

アイコン

まずはアイコンの仕込みから

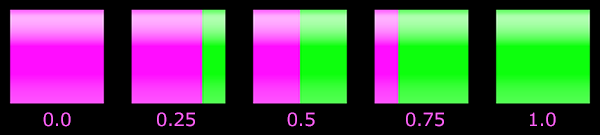

テクスチャは簡単な２パターンを用意します。２つの画像に分けてもよかったりしますが、今回はマテリアルで切り替えます。

Size： 96x96

画像をテクスチャとしてインポートしたら、そこから Create Material します。

UVスクロールさせるだけのシンプルなマテリアルです。

Interface

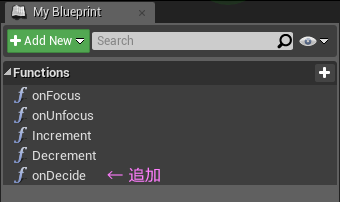

インターフェイスにあとひとつ関数名を追加します。

これは A とか 〇 とかの「決定」ボタンを押したときに呼び出すイベント用です。

コンパイルして閉じます。

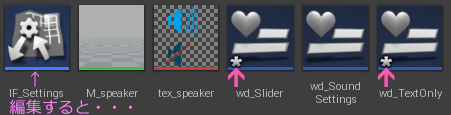

ここでちょっと注意が必要なのが、インターフェイスを編集して保存すると、そのインターフェイスをセットしているブループリント全てが、再コンパイル対象になってしまうということです。

なので、UE4を閉じるときに、普段触っていなかったブループリントが「save する？」

って訊いてきて慌てることがあります。インターフェイスを触るときは、心の準備をしてから触るようにしましょう。エラーが出てるとマズいので、アスタリスクのついたアセットは、面倒ですが一度開いてコンパイルしてから閉じるようにします。

 今回のスライダーのWidgetはそのまま編集をします。

UMG

まずはスライダーWidgetのキャンバスにアイコンを配置します。

Imageパーツを表示したいサイズに調整して、作っておいたマテリアルをセットしてやります。

Widgetブループリント

つぎにGraphの編集です。

まず、 ブーリアン型の変数 "isMute" を一つ追加します。

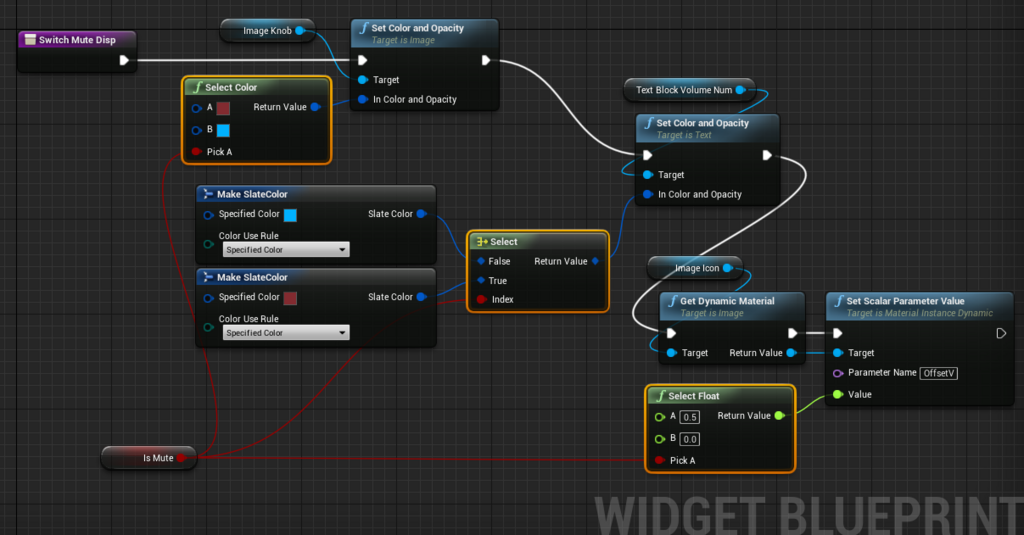

この変数を使って見た目を切り替える関数 "switchMuteDisp" を用意します。

今回 ミュートのON / OFF で変更するのは３パーツ。

扱う値が違うので結果的に３種類のSelectノードを使うことになりました。

Selectノードは ブーリアン型の値、 True か False を判定して、あらかじめ決めておいた対応する値を取り出してくれる大変便利なノードです。Brunch ノードで組むこともできますが、白いラインが分岐することを考えると、Selectノードを使う方がスッキリして見えます。

つないでみて気づくのですが、テキストのカラーについては SlateColor と呼ばれる特殊なカラー値なので、LinearColor が使えません。さらに面倒なことにSelectノードの上下にならんだピンの扱いがなぜか逆という・・・

さてさて 見た目をチェンジする関数ができたところで、初期設定用の関数に追加した変数を加えます。

新しく引数（Inputs）ピンも追加。最後に、できたての見た目チェンジ関数をつなぎます。

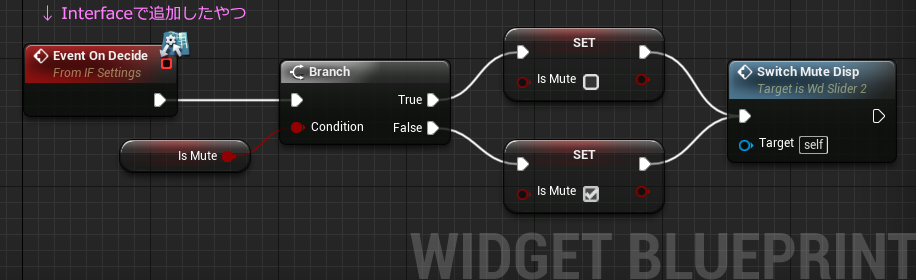

あとはボタンを押したときに呼ばれるイベント。

ブーリアン型の変数 isMute の内容をスイッチングします。スイッチングしたあとは見た目に反映するためにつくった関数をつないでいます。

これでスライダー用のWidgetは完成です。

制御用Widget

 スライダーWidgetの 初期設定用の関数に引数を追加したので、ノードが変化しているのが確認できます。

前回の記事でリセットするイベントを作りましたが、そこにノードを追加します。

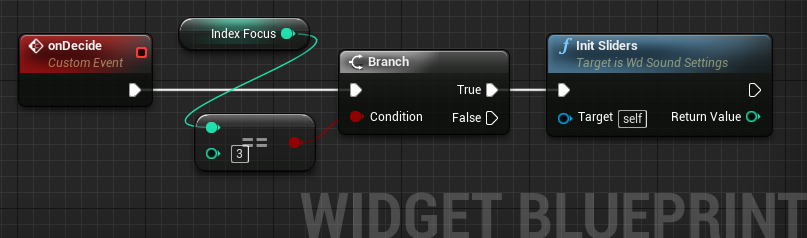

単純にIndexFocus の値が３ 以外なら、onDecide のイベントを呼ぶようにします。

これで、できあがりです。

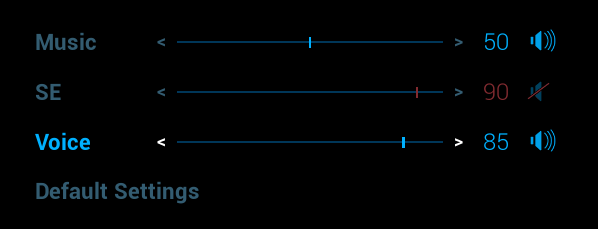

再生して確認してみましょう。

うまくいきました。

ただこの操作はユーザーが気づきにくいので、画面の隅にでも操作ガイド的なナビ表示があった方いいでしょうね。マウスクリックを受け付けるなら、おそらく直接スピーカーのアイコンを触るので心配なさそうですが、そうなるとアイコンのデザインも、もう少しボタン感のある見た目にしないといけないですね。

ひとまずスライダーUIに関してはここまでにします。

ではでは

ステキなスライダーUIライフを！

スライダーUIを並べて操作してみる 《続き》

前回それなりにサウンド設定ができそうな雰囲気を醸し出すことができました。

そこにリセット用の項目を追加してみます。

右端にもオマケでアイコンを追加しています。

 前回の記事はこちら。limesode.hatenablog.com

 ↑これをベースにいじっていきます。

Blueprint Interface

今回の肝は、タイプの異なるWidgetを並べて操作できるようにする部分になります。そのための準備として、インターフェイスを用意します。

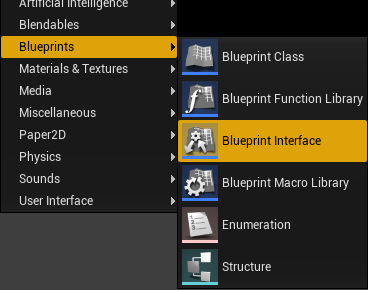

とりあえず ”IF_Settings” と名付けました。

ダブルクリックして、エディタ右上にある追加ボタンで関数名を４つ追加します。

コンパイルして保存したら閉じます。

Interfaceを登録

前回作ったスライダーパーツのWidgetを編集します。

エディタをGraphに切り替えて、Class Settings をクリック。

Detailsタブに Interface と書かれた項目があるので、そこの Add ボタンを押して、

さきほど用意した IF_Settings をセットします。

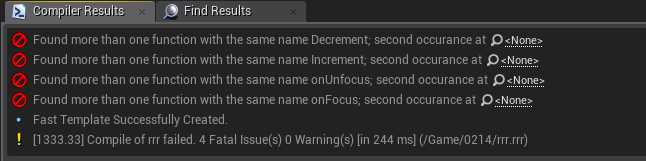

ここでコンパイルするとエラーがでます。

同じ名前のカスタムイベントがいるためです。

そこで急いでイベントを入れ替えていきます。

いつものグラフで右クリックしてノードが検索できるやつで探すと出てくるので、つないであったカスタムイベントと入れ替えます。ちょっと見つけにくいけど、Add Event の中にいます。

Add Event カテゴリにいるのは、Interfaceで関数に戻り値（Return Value）を設定しなかったのが理由ですが、UE4は戻り値がない関数はイベントとして扱われることがあります。頭に"Event" と付けられていますが、本当の名前には付いていないので名前が被ることになりました。

↑この４つのカスタムイベントをいったん削除して付け替えます。 ↓

これでコンパイルしてもエラーは出なくなります。

ちなみに、Interfaceで定義した関数はグラフに置けるのは１つだけなので、２つ目を置こうとすると、すでに置いてある場所にフォーカスが移ります。こういった事故を防ぐ仕様がステキですUE4。

スライダーの改造をひと段落つけて、新しいWidgetを用意します。

テキストだけのWidget

キャンバスには、スライダーと同じ大きさとカラーのテキストブロックを一つレイアウトします。

is Variable にチェックを付けておきます。

フォーカス切り替えのアニメーションを付けておきます。

グラフでスライダー同様にイベントノードにつなぐのですが、先に Interfaceを登録します。

コンパイルしてエラーが出ないのを確認したら、Animationの再生ノードをつなぎます。

このテキストだけのWidgetも汎用性を高くしたいので、初期設定用の関数を用意しておきます。

テキストを受け取って差し替えるだけのシンプルな関数です。

これで完成です。

つぎは前回作った制御用のWidgetを編集します。

制御用Widget

 作ったテキストだけのWidgetをキャンバスに並べます。

初期化している関数 を編集します。

まず配列変数周りをなくして、

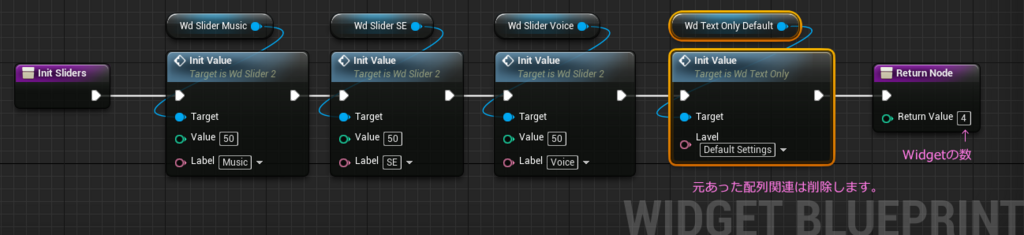

テキストだけのWidgetに、ラベルのテキストを渡します。

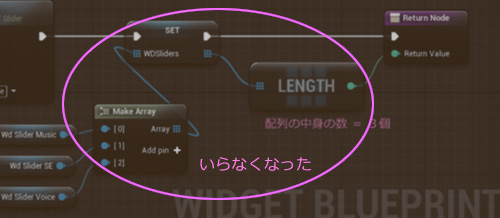

この関数の外にスライダーWidgetの数を保持する変数が待機しているので、そこに今回の項目数を戻り値として渡します。

　配列変数で処理するのをやめたのは、選択項目に別のWidgetが追加になって配列変数が使えなくなったためです。配列変数の型を wd_slider型 から UserWidget型 に変更しても、その配列変数には １種類の同型のUserWidgetしか格納できませんでした。

2022/7/16 追記>>

あらんさん にご指摘（ブログ下部コメント参照）いただいて調べてみました。

記事を読み返してみて、前回の操作ですでに並べたWd_Slider型のオブジェクトから Promote to variable（変数に昇格） してる箇所があります。それを配列にしてるのでUserWidgetというカテゴリではありますが、VariableTypeが Wd_Slider型の配列になっているので、当然別のWd_TextOnly型が挿さらないわけです。当時の自分にツッコミに行きたい。

というわけで、Promote to variable せずに 新しくVariableTypeが UserWidget型の配列変数をつくるとエラーが出ずに、スルっと追加できます。

← ver4.27のキャプチャ

あらんさん ありがとうございます！

記事を書き直そうかと思ったのですが、差し替える必要のある画像が結構あって、しかも手元にあるUE4系は 4.27しかない状況。4.27でもプロジェクトファイルを開くことができました（この記事執筆時は4.18使用）が、アニメーションの挙動がおかしいのと、微妙にエディタのUIが変更になっているので、改めて UE5 で書き直そうと決意しました。便利なイベントも増えてますし。少し先になりますがなるべく近いうちにUE5版を公開します。

この記事を見つけて試していただいているのに失敗につき合っていただくのは心苦しいのですが、修正範囲が大きいのものあり、動かないわけではないのでこの記事はこのままにします。

<<

そこで、前回は wd_slider型のWidgetしかなかったので、配列変数に格納できてそこから数を調べていましたが、今回は直接数を数えて返しています。

ちょっと改造の手間を省こうとしてマジックナンバーで対応していますが、

プログラマに渋い顔をされてしまう場合は、親になっているキャンバスやその他パネルで余計なパーツが入らないようにしておけば、下のようなやり方もオススメです。

ゲームに限らないと思いますが、UIを作るうえでのあるあるのひとつに、あとから項目の数が変更になるのが挙げられるとおもいます。すべてのノードをいつまでも把握しておくのは難しいので、あらかじめヒューマンエラーを起こさないように自動化しておくのはできるだけやっておいた方がいいです。

つぎに新しく、UserWidget型の変数をひとつ追加します。

前回作った関数 "changeActiveWidget" を大改造します。

↑これを ↓このようにします。

ActiveWidgetという器（UserWidget型の変数）に、適宜該当するWidgetを入れていきます。

右端のフォーカスするイベントの呼び出しは、Interfaceで定義した関数にしないといけないので、検索して 作ったInterfaceカテゴリ探します。

これが Interface の持つステキな仕様です。

なかなかピンとこないかもしれないですが、ActiveWidget に何か適当なWidgetが入っている状態だと仮定して、呼び出すための関数ノードをつなぐことができるのです。

普段、関数を呼び出す際には、呼びたい関数を持っていないとつなぐことができませんが、Interface 経由だと、関数を持っていなくても問題にならないのです。

あとは、wd_Slider型の ActiveSlider変数でつないでいるところを、入れ替えていきます。

後はここ↓

 入れ替えてコンパイルに問題なければ完成です。

お役御免になった変数を削除します。

確認してみましょう。

フォーカスがいい感じに切り替われば成功です。

仕上げに、リセットのイベントを追加します。

フォーカス用Index番号が ３ の時だけ受け付けるようにします。ちょっと雑ですが初期設定の関数をそのままつないで初期化として使ってます。

完全に初期化するか、変更前に戻すかは、決めておく必要がありますが、丁寧に作るならリセット用の関数を用意しておくと後から融通を効かせられます。スライダーWidgetの方にも指定した値に変更する関数があった方が便利です。

Index番号で判定する方法については、あとから項目の数が変わったり順番が入れ替わると、きちんと値を変えてやる必要があります。対策の方法はいくつかあると思いますが、今回はこれで。

レベルブループリント

リセットのイベントを呼ぶために、Inputノードを追加します。

動かしてみます。

いい感じになってきました。

いろんな種類のWidgetパーツを、Interface と UserWidget型の変数 を使って、汎用的に処理する方法を紹介してみました。

長くなったので今回はこの辺にします。

ではでは ステキな設定初期化ライフを！
